K-S2M-MONT-001K-06M0-Q-T力传感器 德国HBM非标拉压向力传感器

一、K-S2M-MONT-001K-06M0-Q-T力传感器产品介绍

产品品牌：德国HBM

产品系列：S2M

产品量程：1000N

产品类型：非标拉压向力传感器

产品特点：

（1）非标型号

（2）拉压向力测量。

（3）精度等级 0.02，应变测量系统

（4）高度低, 过载保护,

（5）对侧向力不敏感, 6 线电路

（6）采用铝材料，

（7）固定连接电缆

产品介绍：

K-S2M-MONT系列是专为拉伸和压缩力设计的S形力传感器——可根据您的需求进行配置以下是对各项选项的说明。

1、量程

该传感器的测量范围为 10 N 至 1000 N。

2、电缆长度

S2M 的标准版本配备 6 米长的电缆（06M0）。此外，该传感器还提供以下电缆长度选项：1.5 米（01M5）和 3 米（03M0）。

3、插头版本

如果您订购的是带固定电缆的 S2M，标准配置下电缆两端为裸露端头。根据要求，您可以在电缆末端安装插头，以便将传感器直接连接到您的放大器上。

Y = 裸露端头，无插头组件

F = D-sub-HD，15 针，用于连接 MGC+（例如 AP01）或 Scout 放大器

Q = HD-sub-HD，15 针，用于连接 Quantum 系列中的多种 HBK 信号调理器（MX410、Mx440、MX840、MX430、MX238）

N = MS插头，用于连接HBK信号调理器，例如MGC+（AP03）、DMP或DK38

M = M12插头，8针，用于连接digiBOX和DSE测量放大器

P = CON P1016插头，14针，用于连接Somat XR系列工业放大器

4、传感器识别

您可以订购附带“传感器电子数据表”（TEDS，T）的传感器。在此情况下，您的传感器将配备一个电子存储器，其中已预先编程了传感器的技术参数。如果将传感器连接到具备 TEDS 0 线功能的仪器上（例如 HBK 的 Quantum 系列或 ClipX 模块），仪器将自动读取相关数据，并自动完成设置过程。

注意：无法为“裸线端”版本配备 TEDS。

二、K-S2M-MONT系列力传感器产品部分型号

K-S2M-MONT-010N-06M0-Q-T（10N）

K-S2M-MONT-020N-06M0-Q-T（20N）

K-S2M-MONT-050N-06M0-Q-T（50N）

K-S2M-MONT-100N-06M0-Q-T（100N）

K-S2M-MONT-200N-06M0-Q-T（200N）

K-S2M-MONT-500N-06M0-Q-T（500N）

K-S2M-MONT-001K-06M0-Q-T（1000N）

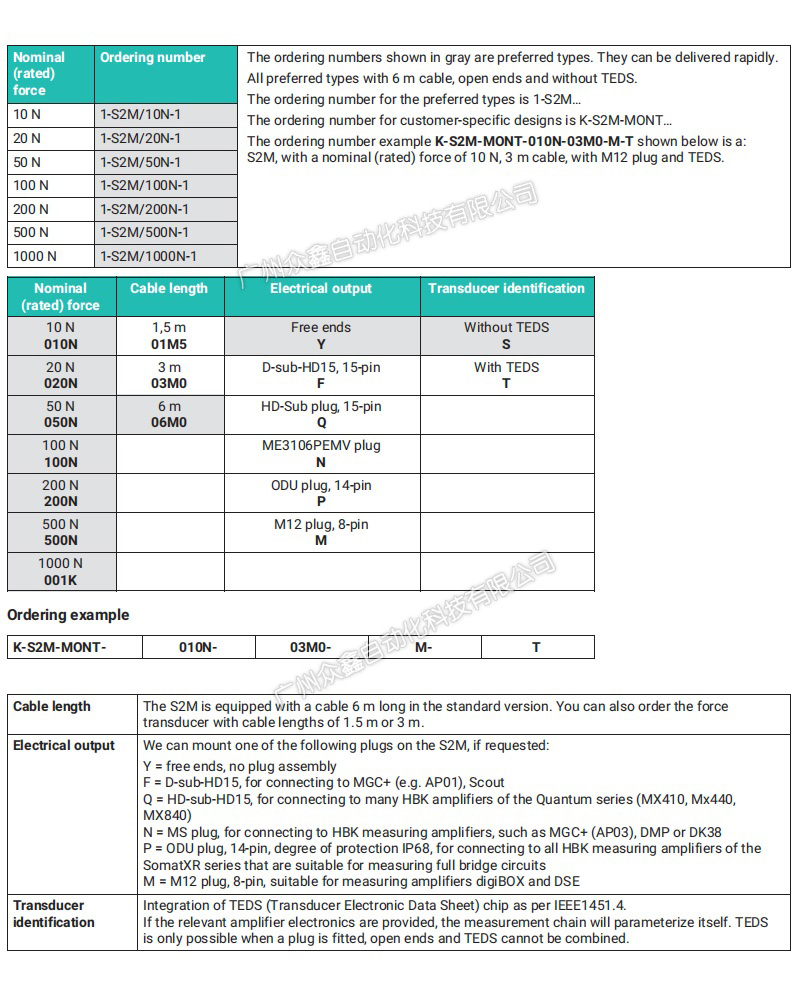

三、K-S2M-MONT非标系列选型指南

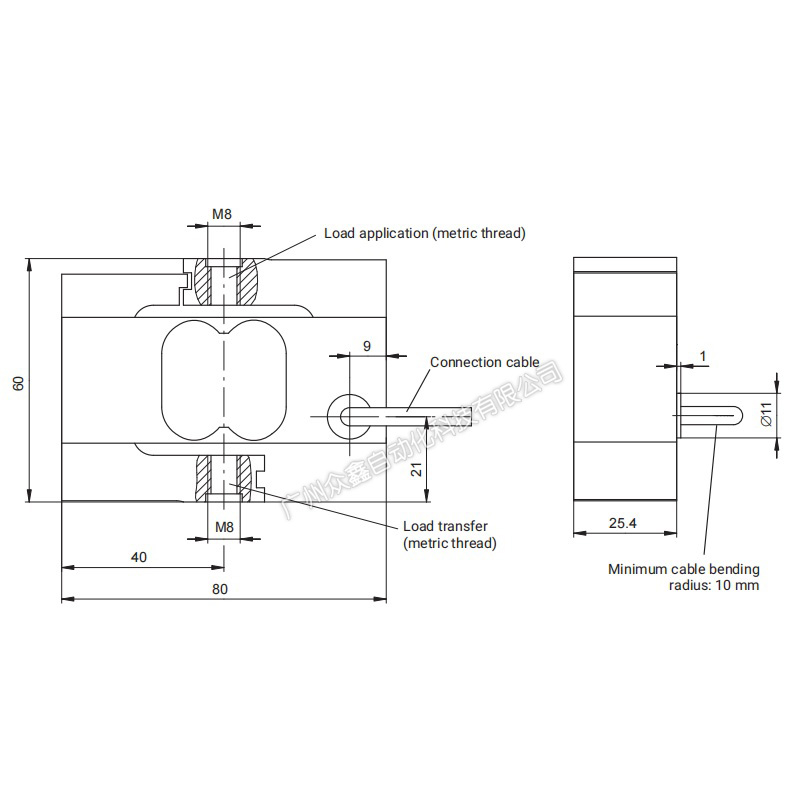

四、K-S2M-MONT-001K-06M0-Q-T力传感器产品尺寸

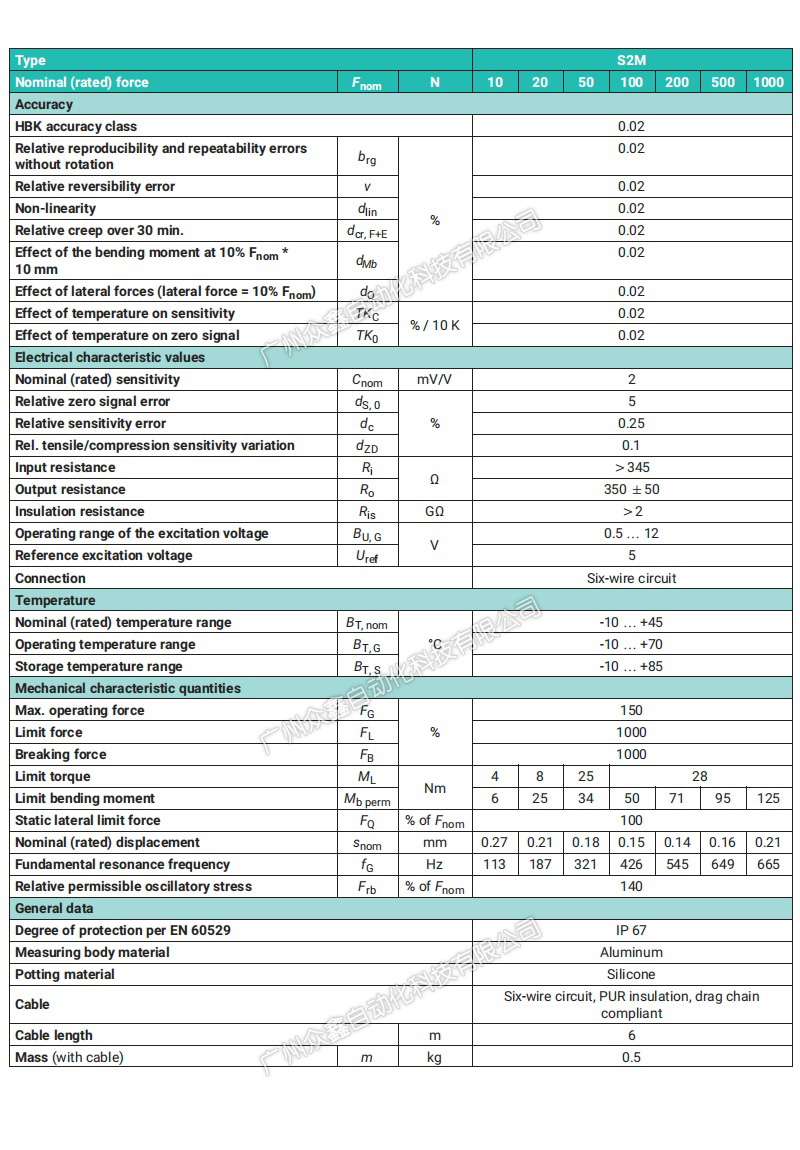

五、K-S2M-MONT-001K-06M0-Q-T力传感器产品参数

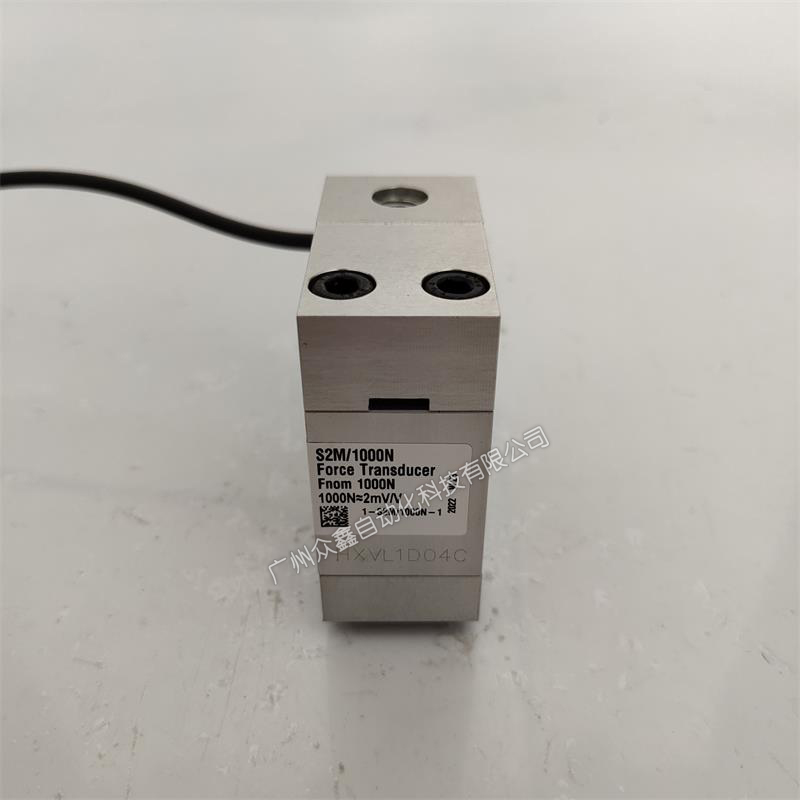

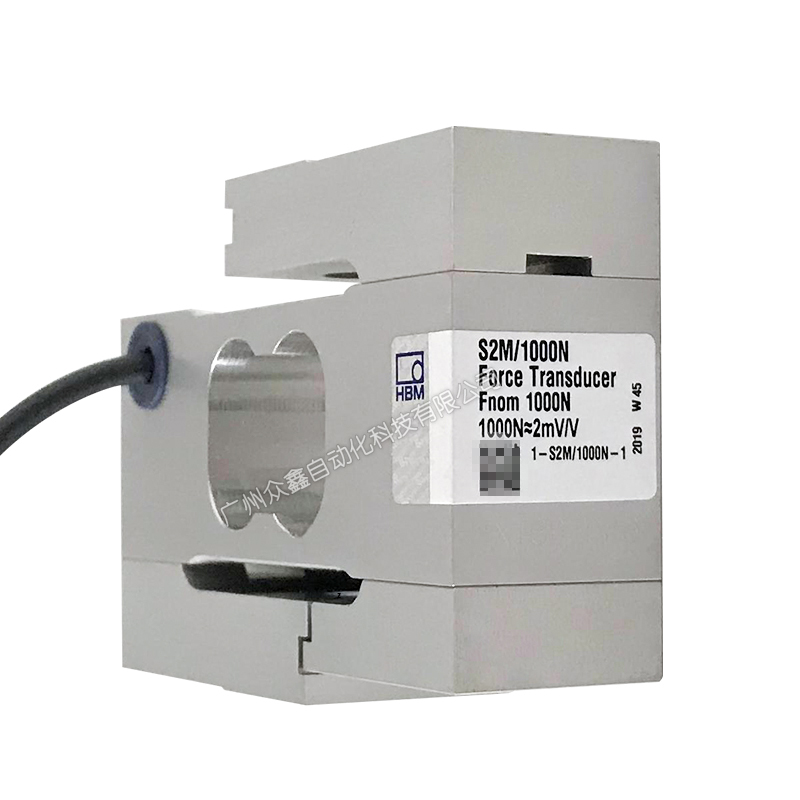

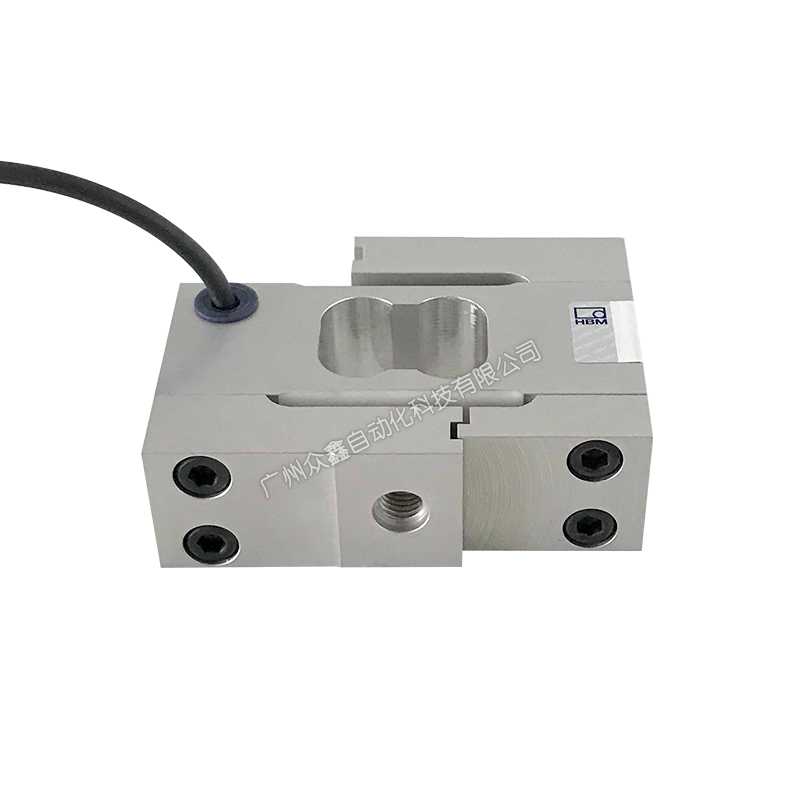

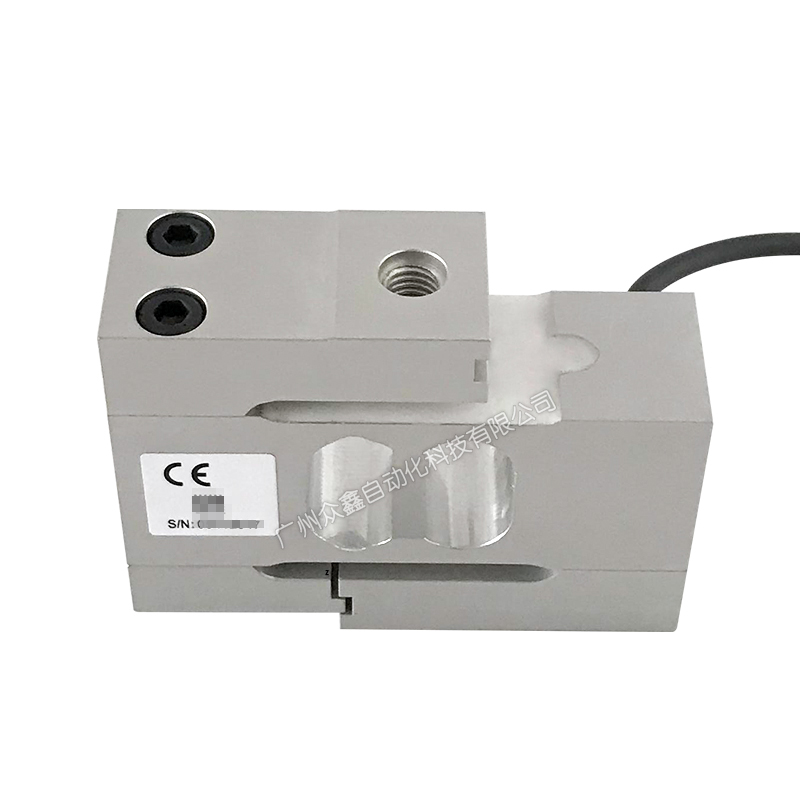

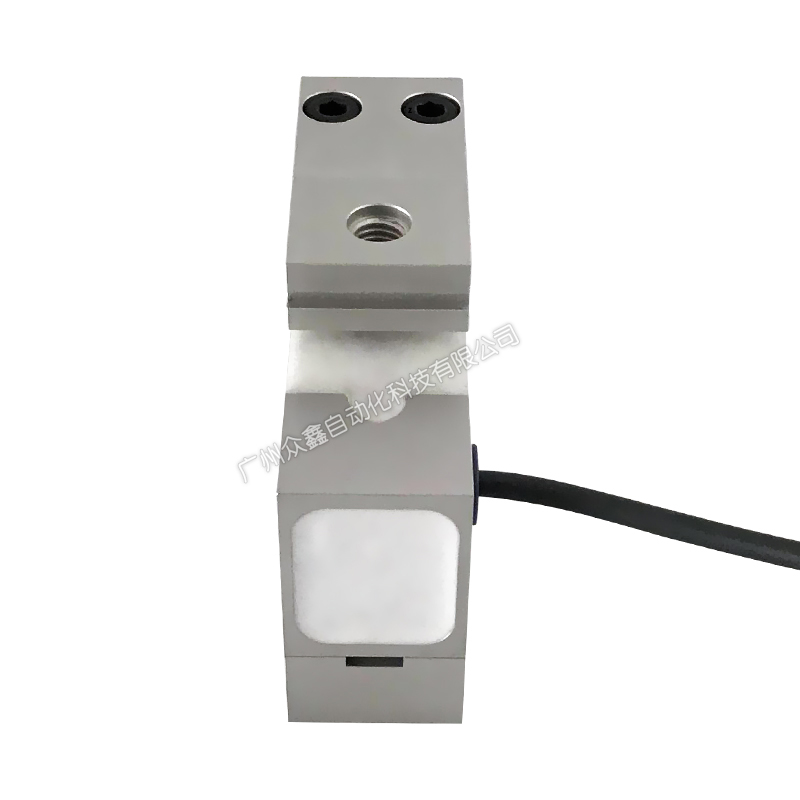

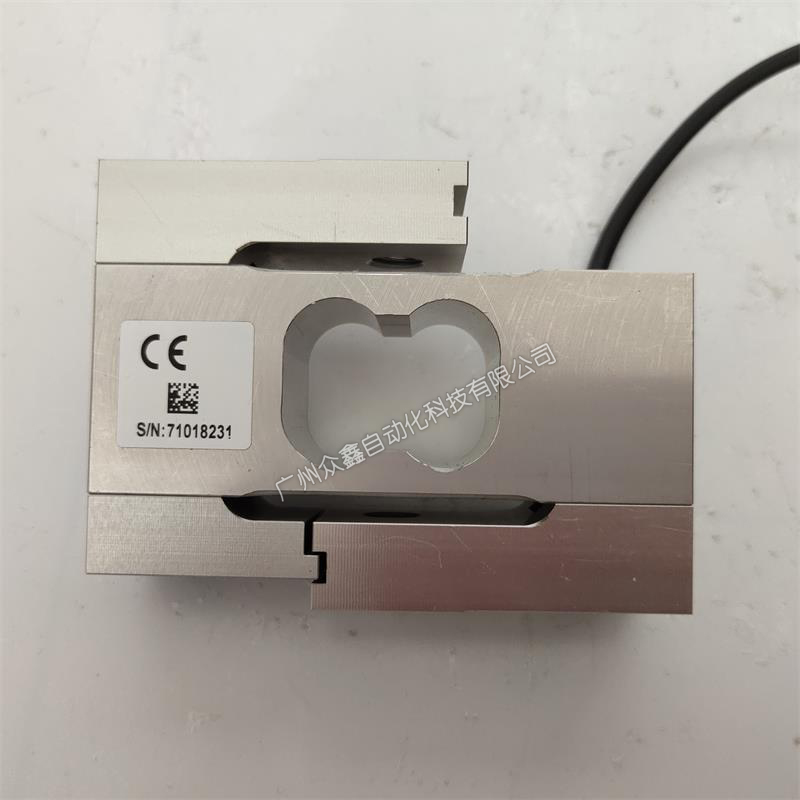

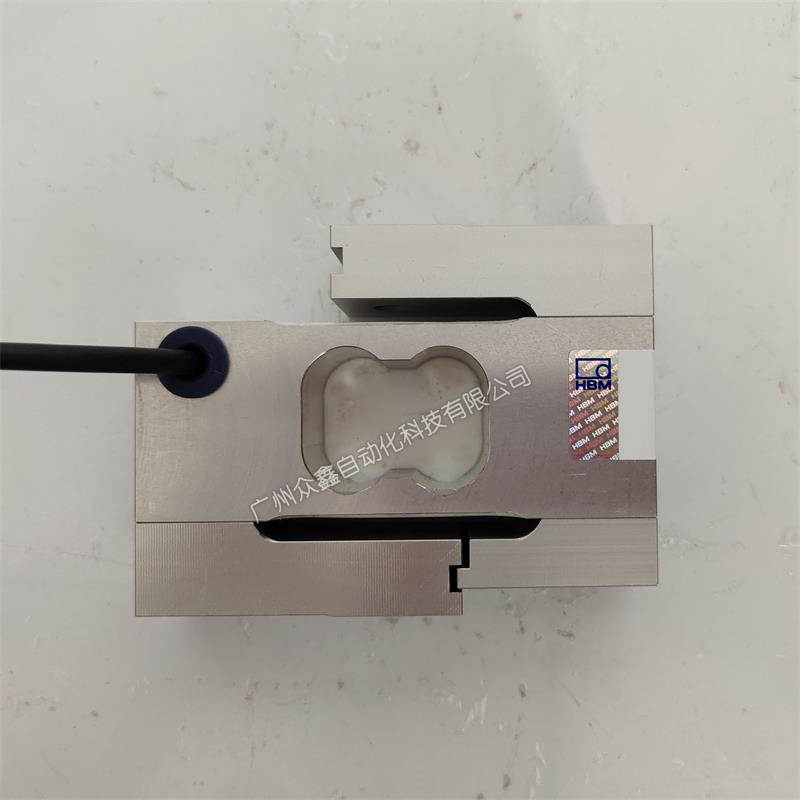

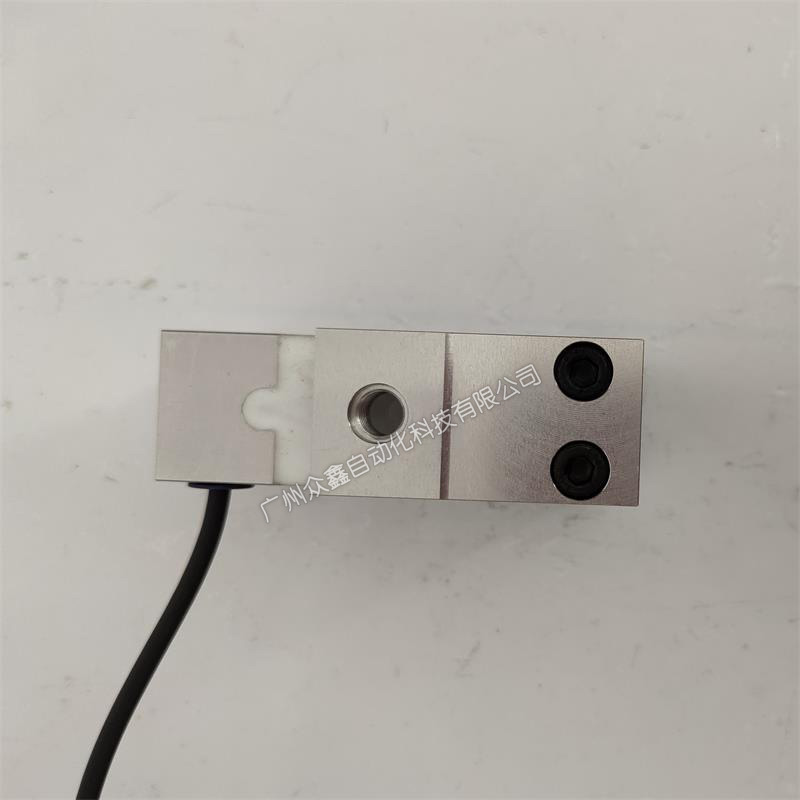

六、S2M力传感器产品图片
