称重模块安装指南安全操作说明

　　1.0 开箱检查

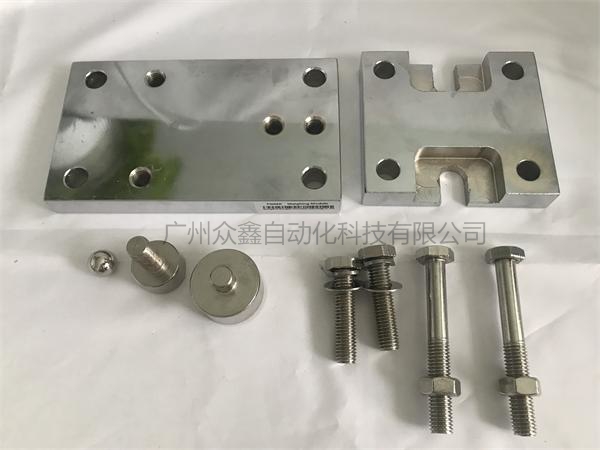

　　收到称重模块包装盒时请先检查一下包装盒内各部件是否完整，包装盒内应包下列部件：

　　▶ 称重模块 1 只

　　▶ 合格证 1 份

　　▶ 快速安装指南 1 册


　　2.0 检查基础水平

　　各基础应在同一水平面上，其水平度要求的距离限制和具体放置的位置，在快速安装指南中有具体的文字和图片描述。

　　3.0 模块、设备就位

　　称重模块安装设计要求就位，在模块顶板上增加调整垫片使模块均匀受力。

　　4.0 模块顶板、底板连接

　　称重模块顶板和设备支撑面、底板和基础可以通过螺栓或者焊接来连接。如必须焊接则注意焊机地线尽量接近焊缝处，保证良好接地。

　　5.0 模块加载

　　安装完毕后，应将支撑螺标顶部的螺母松开，使套筒垫圈离开顶板，使支撑螺杆头部位于顶板中间位置，确保其头部和上下之间留有间隙。

　　6.0 接线

　　称重模块与接线盒接线，接线盒与仪表接线。

　　7.0 标定

　　7.1 请准备好标准重物

　　▶砝码

　　▶替代物

　　7.2 请参照各仪表操作说明书进行标定

　　▶设定量程和分度值

　　▶设零点及加载标定

　　▶标定结束
