称重传感器的样式和相应的特点介绍

　　由于不同衡器之间的部件构造不尽相同，对称重传感器的形状需求不一，特此传感器厂家研发出了各种样式的称重传感器，以满足不同衡器的使用需求，常见的样式包括：S型称重传感器，单点式称重传感器，悬臂梁称重传感器，轮辐式称重传感器，柱式称重传感器，桥式称重传感器，波纹管称重传感器，微型称重传感器等等，接下来大致介绍下这些样式的称重传感器特点和适用场所。

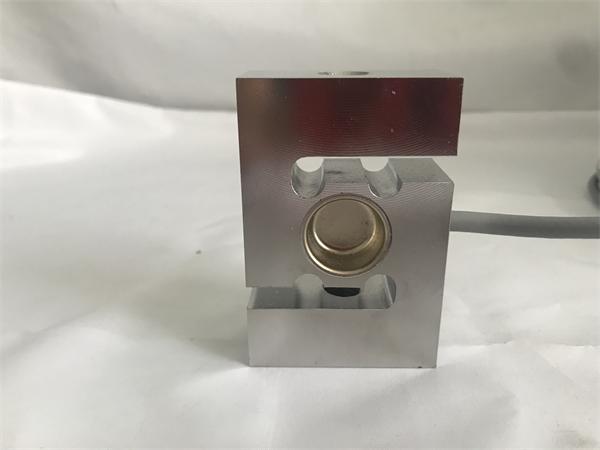

　　S型称重传感器：

　　S型称重传感器上下平行梁和等应力工作梁组成，通过上下及对称辅助梁来进行力的传递。适用于吊钩秤、机电结合秤、料斗秤、料罐秤、包装秤、配料称重控制、试验机、力的监控及测量。

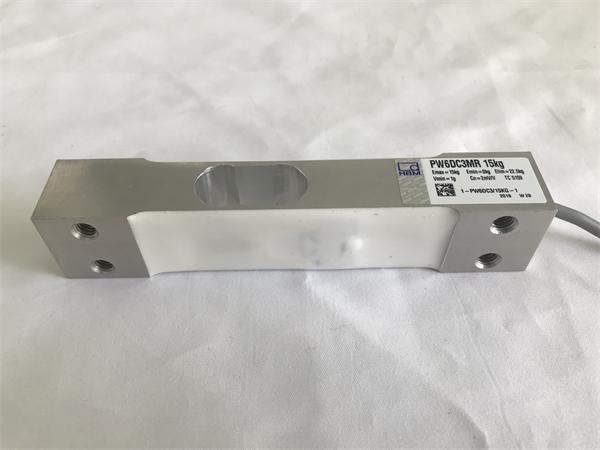

　　单点式称重传感器：

　　单点式称重传感器是基于平行四边形的原理，但是应该为应变仪的位置提供一个附加的中心横梁，从而完成测量平行四边形顶部和底部的梁和挠曲的任务。它的优点是应变仪离开位置时会受到偏心载荷的扭转作用，同时增加了结构的刚性。单点式称重传感器适用于自动轴重秤、无人零售柜、电子计价秤、小型平台秤等工业称重和生产过程称重。

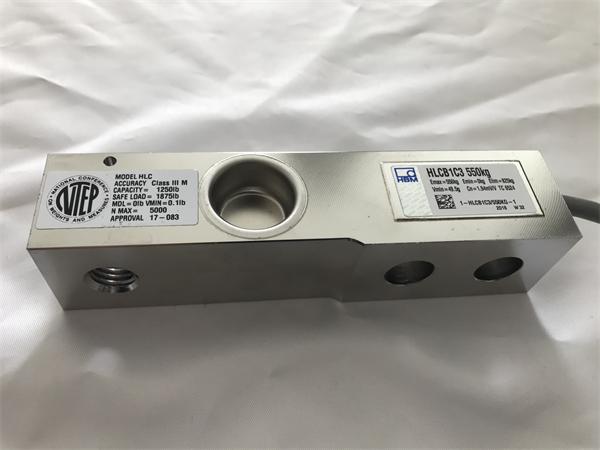

　　悬臂梁称重传感器：

　　悬臂梁称重传感器，其梁的一端是不产生轴向和垂直位移和旋转的固定支架，另一端是自由端，在工程力学的应力分析中，采用了一种典型的简化模型，在实际工程分析中，大多数实际工程构件可以简化为悬臂梁。适用于地面秤、平台秤和皮动带。

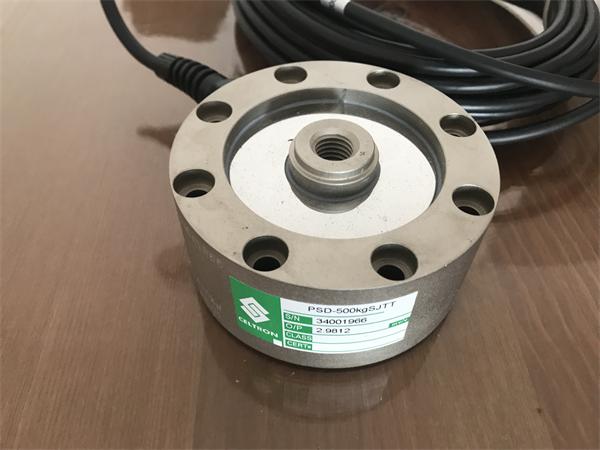

　　轮辐式称重传感器：

　　轮辐式称重传感器由轮团、轮毅、轮辐条、应变计所组成，辐条成对地连接在轮困和轮毅之间，辐条可为四根或八根。适用于地磅、平台秤等相关称重设备，也用于拉力机、压力机、以及其他力值检测的设备。

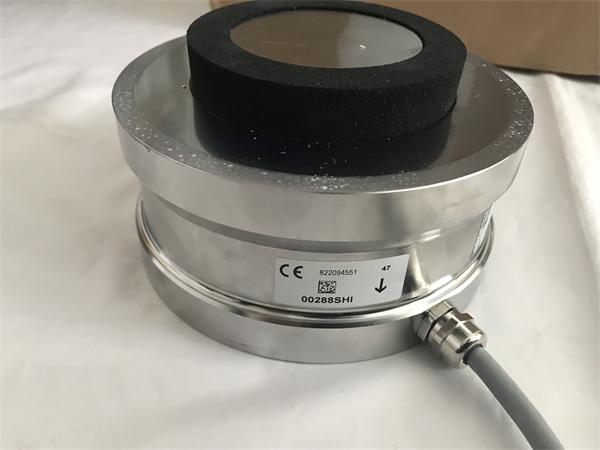

　　柱式称重传感器：

　　柱式称重传感器是双球面自动复位及波纹平膜片焊接密封结构，可以用于测量压力，特别适合用于重型应用中。设计的大容量性质，除非装载不当，否则一般不会弯曲和变形。柱式称重传感器适用于钢包秤、轧制力测量、测试机及各种大吨位配料称重控制中。
