料斗秤使用说明书

一、用途及主要技术指标：

用途：SWS-250系列斗秤是一种高精度的静态电子秤，它由支撑框架、斗体、称重传感器、称重显示系统、可编程控制器、计算机管理系统等部分组成，是理想的现代化的散装物料自动称重设备及采样系统中的配套设备。
主要技术指标：

称重传感器

综合精度      0.03%

灵敏度        3mV/V

数量          3

系统综合精度  0.05%

电源          220V+10%（-15%），380V，50Hz

过载能力      150%F.S

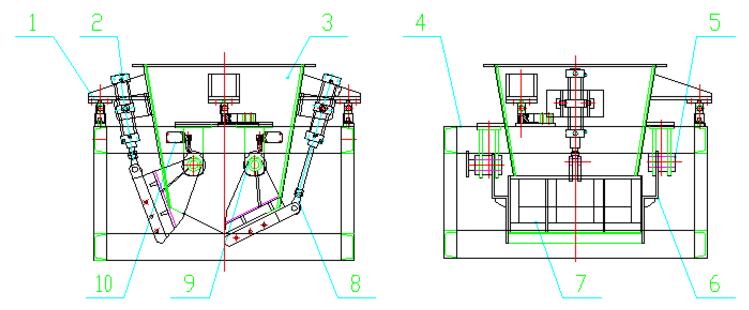

简图

主要组成部件：

1、称重传感器；

2、传动气缸；

3、斗体；

4、支架；

5传动连接装置；

6、料门连接装置；

7、料门；

8、关节轴承；

9、自润滑轴承；

10、行程开关；

二、工作原理及结构概述：

1、工作原理：

LCS系列斗秤为：物料由进料设备（如振筛、皮带机等）将物料分批按设定值送入称重料斗进行称量，称重料斗由三只座落在支承框架上的称重传感器支承。当物料进入料斗后，其重量值被传递给称重传感器，传感器产生与重量成正比的电信号输入二次仪表，经仪表处理后所显示的数值进行运算，并把每次称重和标定结果进行比较，计算出其误差及精度，操作中如果装置系统一旦出现故障时，上位机通过对故障分析后，即以中文形式提出处理方法以便于操作人员及时处理，每次称重后，通过PLC输出信号，由电动推杆自动开启料门放料，由输送设备将物料送走。

2.主要结构概述：

a.支承框架

框架由型钢及板材等焊接而成，用以支承称重料斗的钢结构件，其钢度对测量精度影响较大，要求在获得最大受力情况下，具有最小的应变量。

b.称重料斗及料门

称重料斗用以存放标定所需的物料，它由焊板焊接而成。料门采用气缸控制启闭。

c.称重传感器

称重传感器用于力值测量，称重传感器落在支承框架上，料斗支承在三只传感器上，其高度可调，电信号输出采用屏蔽方式，这样不仅提高了测量精度，而且增强了抗干扰能力。

d.限位机构

料斗一侧装有两套行程开关限位机构，当两闪料门旋转打开时，旋转凸台挤压行程开关滚轮使其触点吸合，给控制室一料门打开信号。

三、安装调试

1.在安装前应检查各装配部件是否符合图纸要求，在运输过程中整体（或各部件）、仪表等无变形、碰伤。

2.斗秤基础不应安装在有振动源的平台上。

3.安装框架应注意将三只传感器座板调平在同一水平面内。

4.料斗安装时，必须使作用力通过传感器的轴线，其上、下端支承方式必须防止引入附加外力干扰。

5.安装料门时，应保证料门启闭自如，没有卡滞现象。

6.有关控制室的设施及电缆敷设和安装的电路位置应参照有关的技术要求进行。

7.限位机构的螺栓与限位块应精心调整，保证留有2mm左右的间隙。

四、设备的维护保养

1.定期检查动力、照明、控制电缆是否完好，如有异常及时处理。

2.定期清扫电子料斗秤灰尘及杂物，对掉入料斗及框架之间的块料应及时清除。

3.限位装置的调整螺丝应经常调整，并留有2mm左右的间隙。

4.对运动部件要定期加注润滑油。
