电子皮带秤调试要点

1、接线详见电子皮带秤使用说明书仪表接线部分。

2、与原仪表主要区别：

可选用中文或英文按键。

16个按键用于菜单操作与快捷操作（带按键音）。

具有自动加密、按键加密、按键解密、数字设定、数字调校与接口测试功能。

3、操作界面

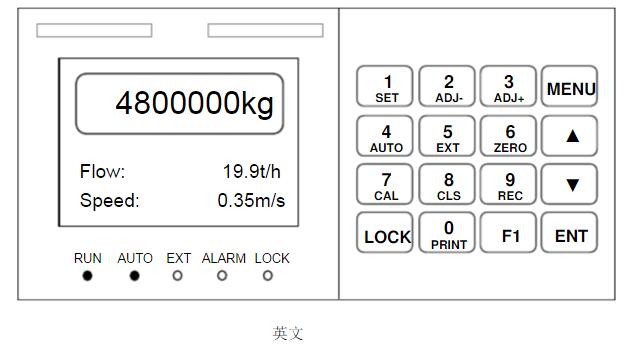

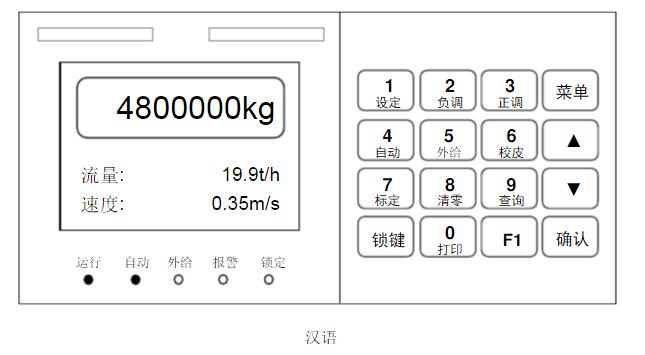

（1）横式嵌入型操作界面

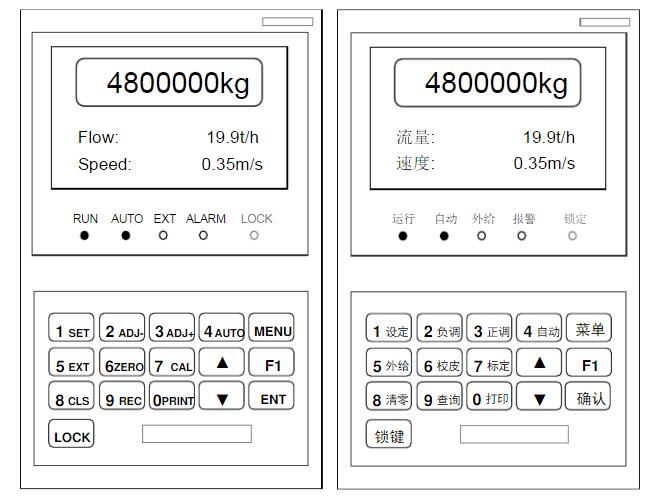

（2）竖式嵌入型操作界面

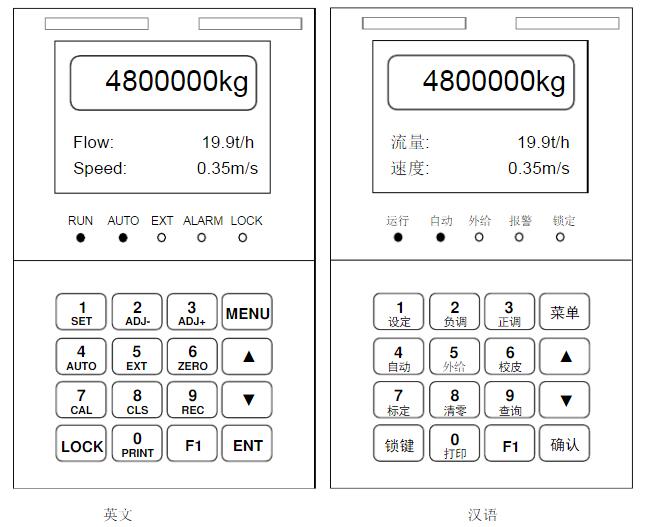

（3）墙挂型操作界面

（4）状态指示

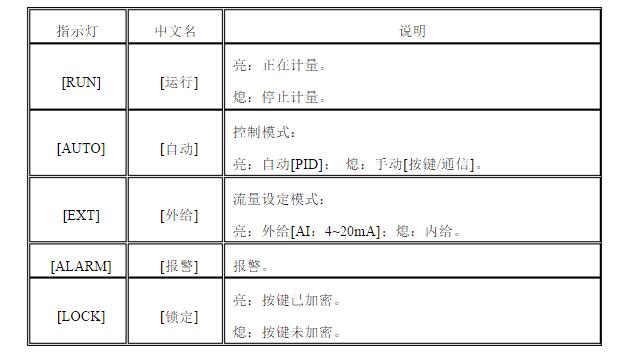

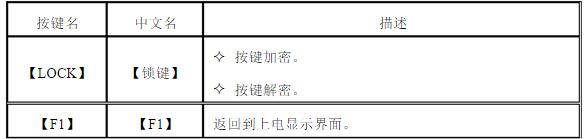

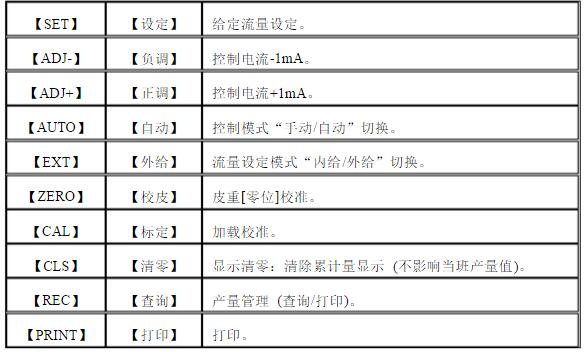

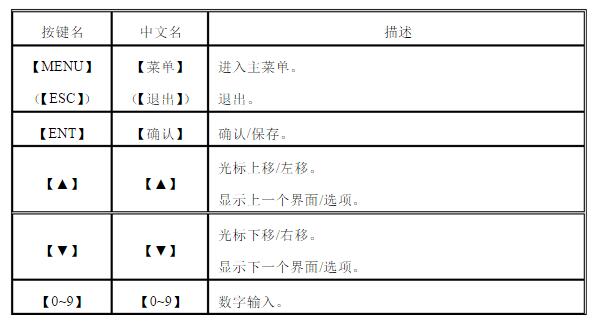

4、按键操作

在一分钟内无操作时，自动返回主显示界面（“F2系统校准”与“F6出厂调校”过程除外）。

5、菜单操作

（1）快捷操作

（2）速度标定：

第一步、首先要到用户资料皮带长度L(或现场测量)送入基本计量参数下的带长里

第二步、在皮带上做一标记，测皮带整圈时间T(送入速度校准下的整圈定时里)仪表自动倒计时、计到零时。自动计算出皮带速度。如速度在一定范围变化，可将速度系数调大一点（速度系数可调整范围为0-200。速度系数越大速度越稳，但不能调得太大，造成刚开机时速度逐渐接近皮带速度的时间太长） 6.1.1、DI输入口的设定

6、输入口的接线：由COM口公共端分别到DI1、DI2、DI3（3对）

（1）输入口只能输入干结点信号（仪表内部提供5V电源）。

（2）DO输出口的设定

进入接口设定菜单里。（在接好线的的接口上如DI 1口），按向上、向下两个键选接口菜单、选DI 1口、选外部去皮（当DI 1口闭合时仪表就会自动去皮）。

（3）进入接口设定菜单里。（在接好线的的接口上如DI 2口），按向上、向下两个键选接

口菜单、选DI 2口、选链码校准（当DI2闭合时仪表就会自动链码校准）。

7、仪表的累计脉冲的设定

仪表的累计脉冲分低速脉冲当量和高速脉冲当量。

低速脉冲当量接线对应DO1+DO1-，DO2+DO2-，DO,3+DO3-，DO,4+DO4-（在DO输出口的设定里选低速脉冲当量）

高速脉冲当量接线对应VIN，PO（在DO输出口的设定里选高速脉冲当量，高速脉冲当量可精确到1kg或1吨） 注意：VIN，PO口为晶体管输出，只能接24V 的PLC输入点。DO1+DO1-，DO2+DO2-，DO,3+DO3-，DO,4+DO4-口为继电器干接点输出。仪表的其他操作与与仪表相近详见仪表说明书。

8、仪表接地保护

本产品为弱电设备，安装时应与强电设备隔离开。

为了防止电击事故造成人身伤害，并使本产品与强干扰源隔离，请务必将仪表接地端与大地单独连接，要求接地电阻小于4Ω。

9、秤体接地保护

为了防止电击事故造成人身伤害，并使称重传感器、速度传感器与强干扰源隔离，请务必将秤体与电子衡器接地网连接，要求接地电阻小于4Ω。
