LWF-50-A1位移传感器 德国VOLFA

一、LWF-50-A1位移传感器产品介绍

产品品牌：德国VOLFA

产品系列：LWF

产品类型：位移传感器

传感器行程：50mm

输出：模拟量输出4-20mA

产品介绍：

LWF拉杆式位移传感器（电子尺），内藏耐用的导电塑料电阻轨，适合位置测量及自动化控制等应用。LWF系列拉杆式位移传感器（电子尺）的测量长度为50-1420mm，利用导电塑料轨与稀土金属多指接触片，提供了稳定的讯号，低噪音及高寿命的运作。特佳重复度是±0.013mm，而线性准确度是±0.05%，无断解像度，固定支架可在铝槽内任何位置作快捷及牢固的安装。LWF拉杆式电子尺利用坚固的不锈钢轴承承托，提供顺滑紧密的操作及极高的寿命>100x10⁶次，使用长度>25x10⁶米。

产品特点：

（1）分辨率优于0.01mm

（2）线性优异，最高可达0.05% F.S.

（3）最大工作量程可达 1420mm

（4）温度稳定性强,转换模块可内置

（5）输出信号可:电位计、0-10/5VDC、4-20mA、RS485/232

（6）输出信号刷新时间通常为50 ms

产品应用：

（1）注塑机、取出机

（2）实验设备，执行机构，油缸配套

（3）水闸控制、木工机械、液压机械等

产品说明：

（1）外 壳：铝合金，表面光亮拉丝处理

（2）拉 杆：不锈钢，可旋转 M6 外螺纹

（3）轴 承：柔性缓冲轴承

（4）电阻元件：高精度导电塑料

（5）滑刷组件：一对多触脚合金滑刷

（6）电气连接：5针M16 圆形航空插头；DIN 43 650 标准插头和插座；直出屏蔽电缆

功能说明：

LWF：电位计输出

LWF-A1：模拟量输出4-20mA

LWF-V1：模拟量输出0-10V DC

LWF-V2：模拟量输出0-5V DC

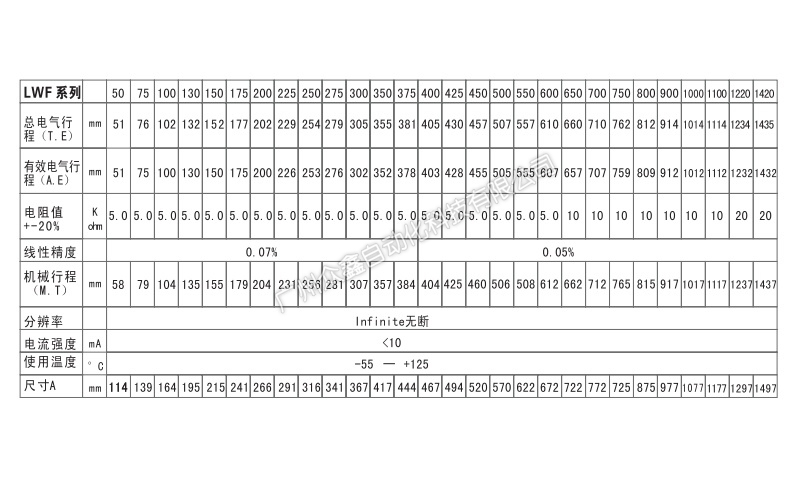

二、LWF-50-A1位移传感器技术参数

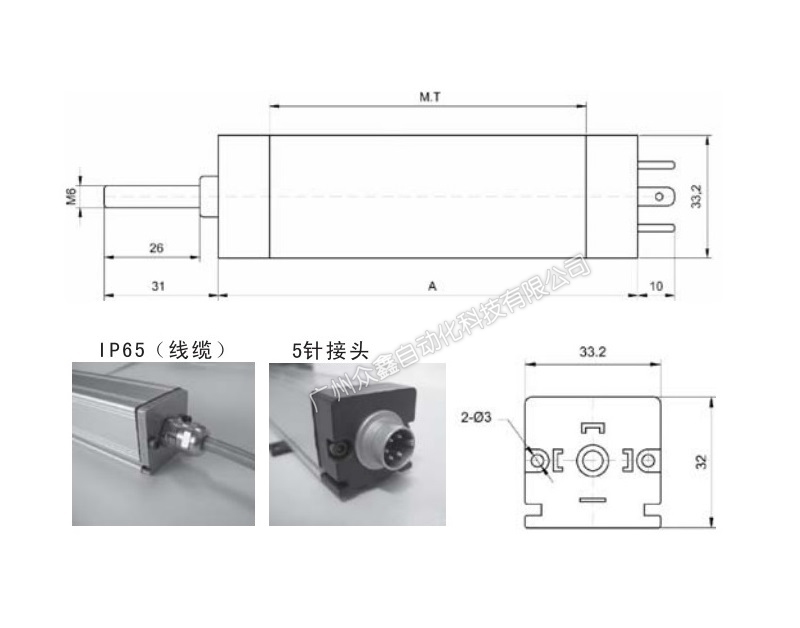

三、LWF-50-A1位移传感器产品尺寸

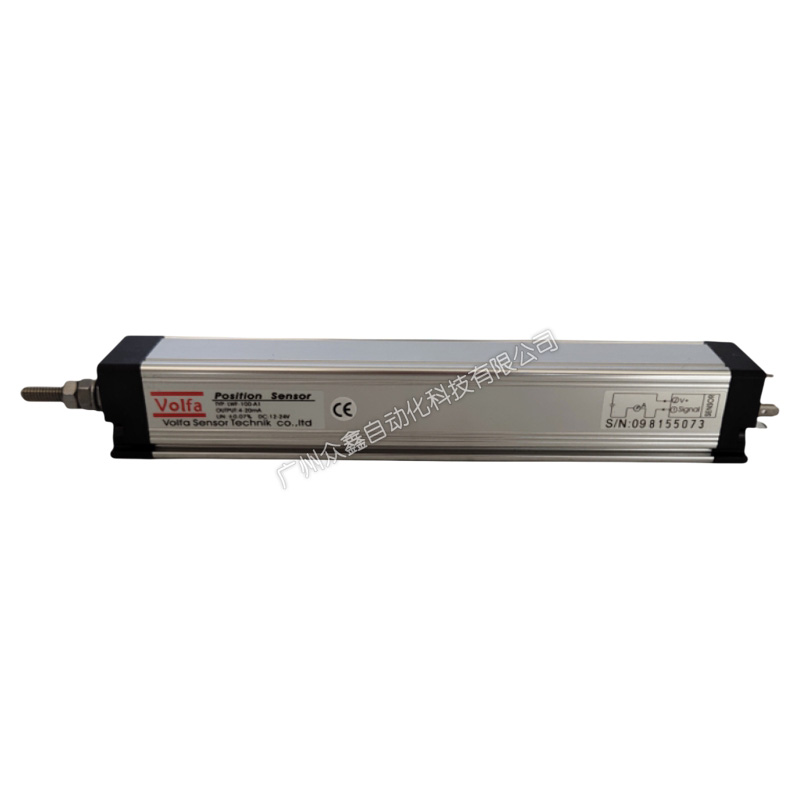

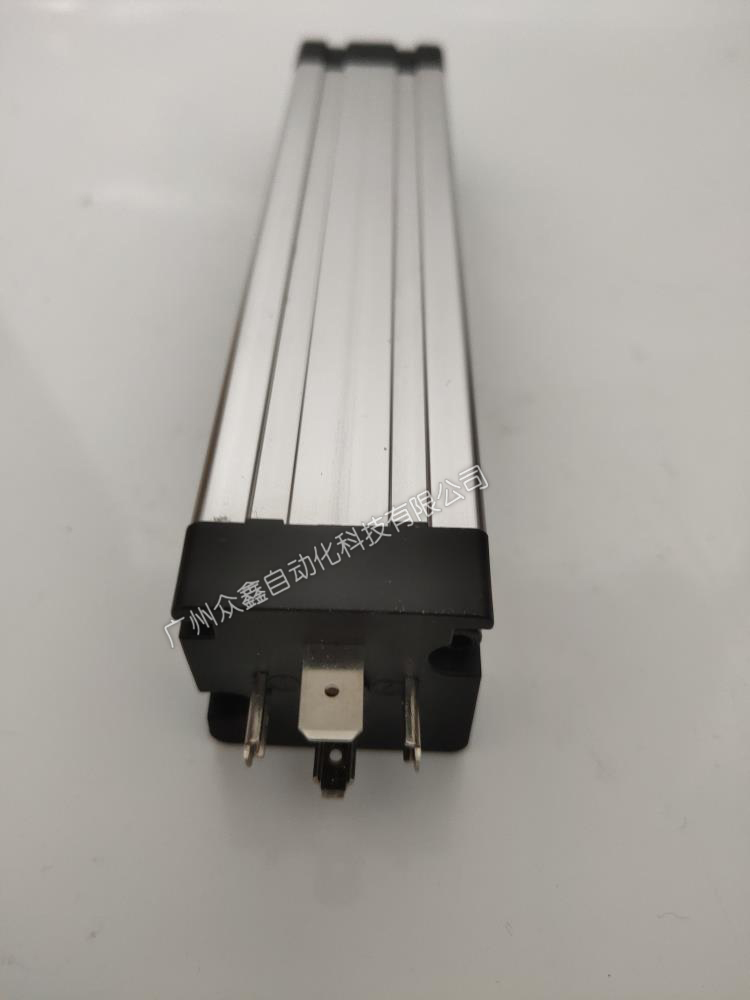

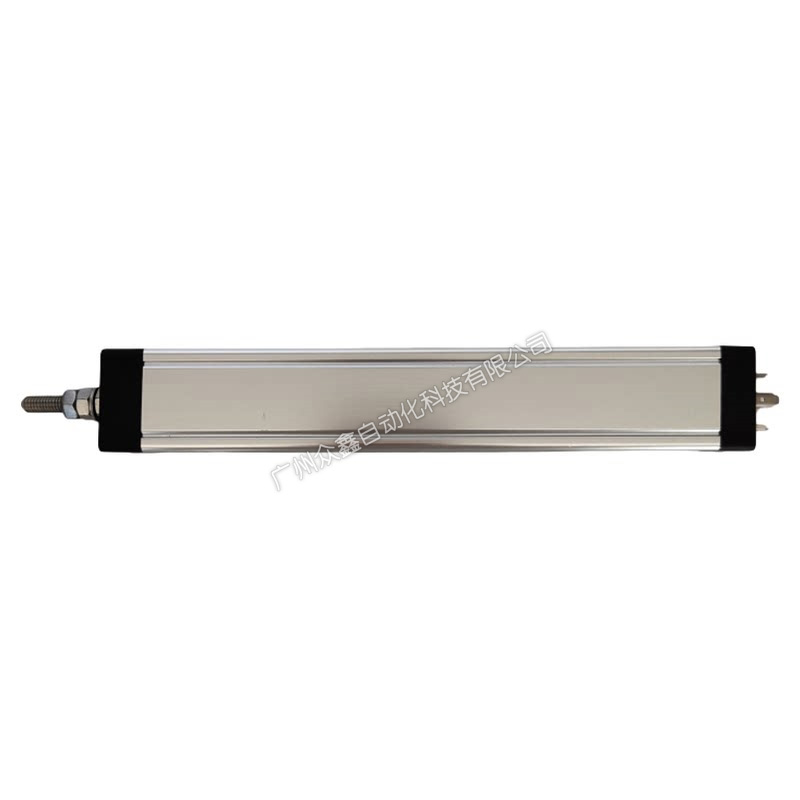

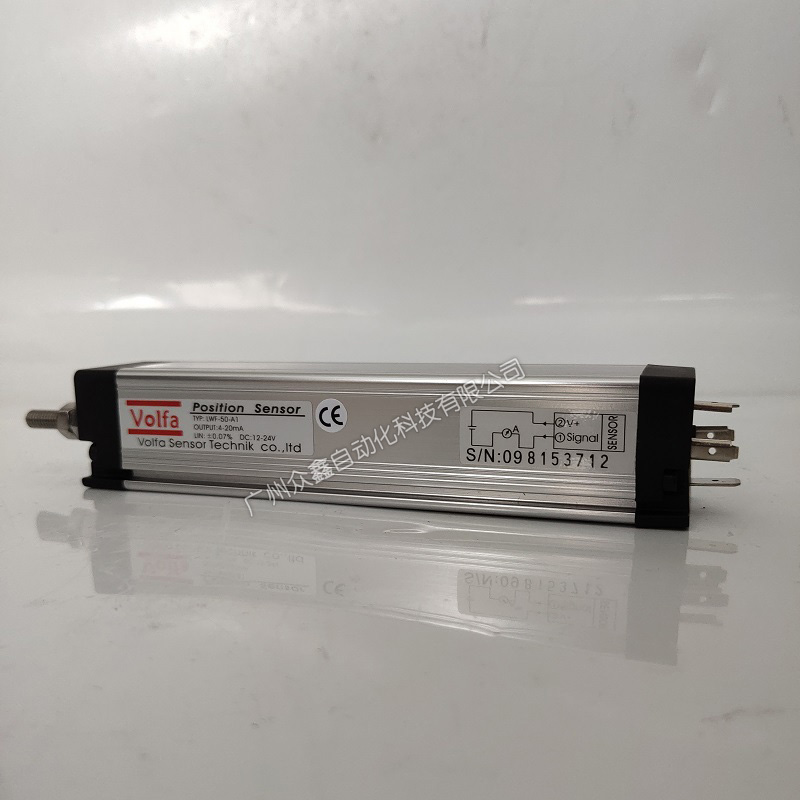

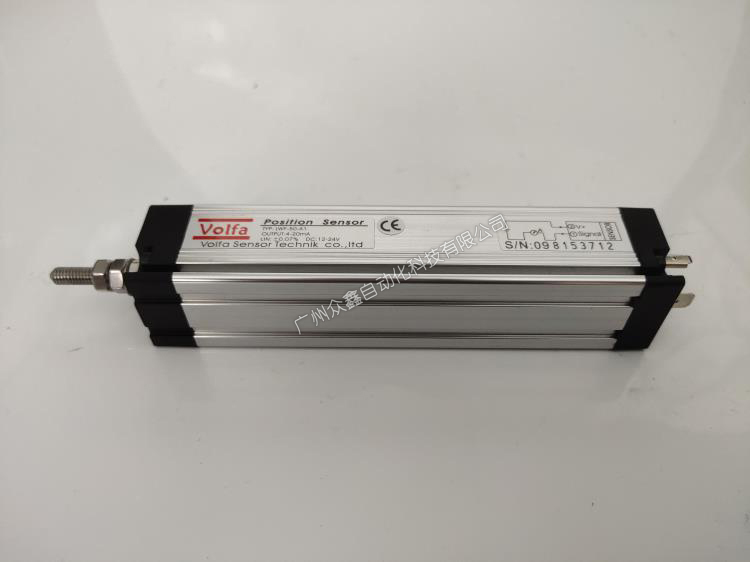

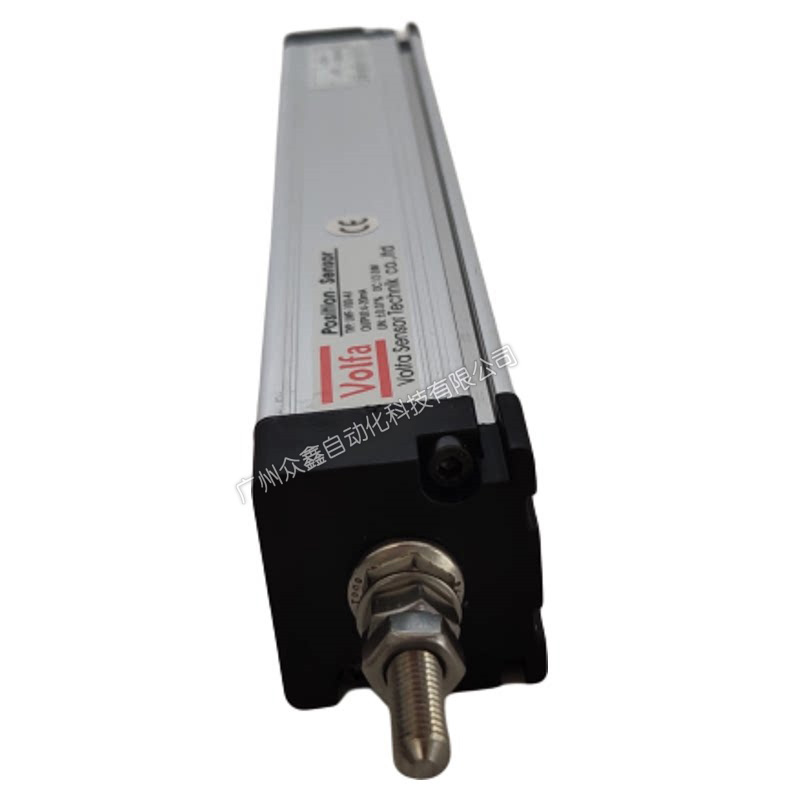

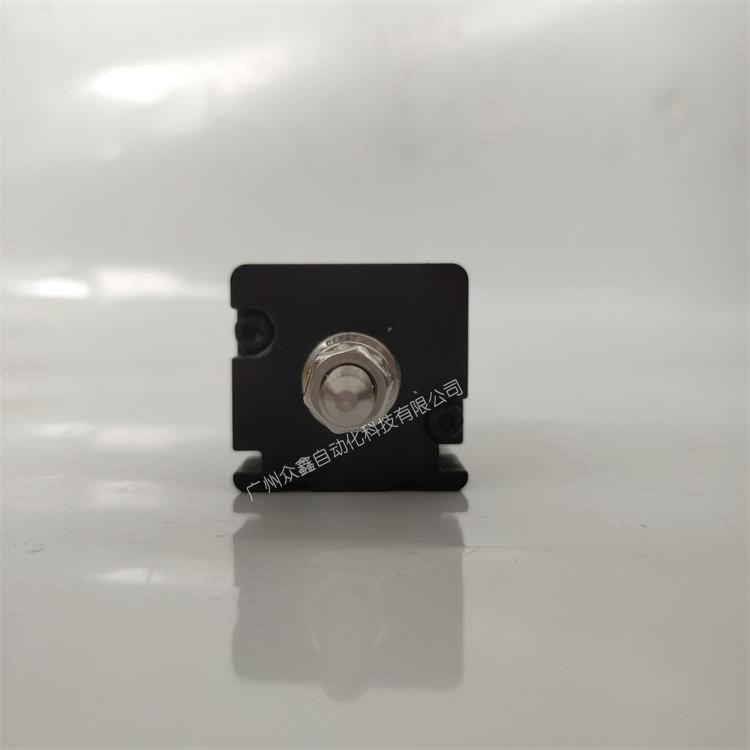

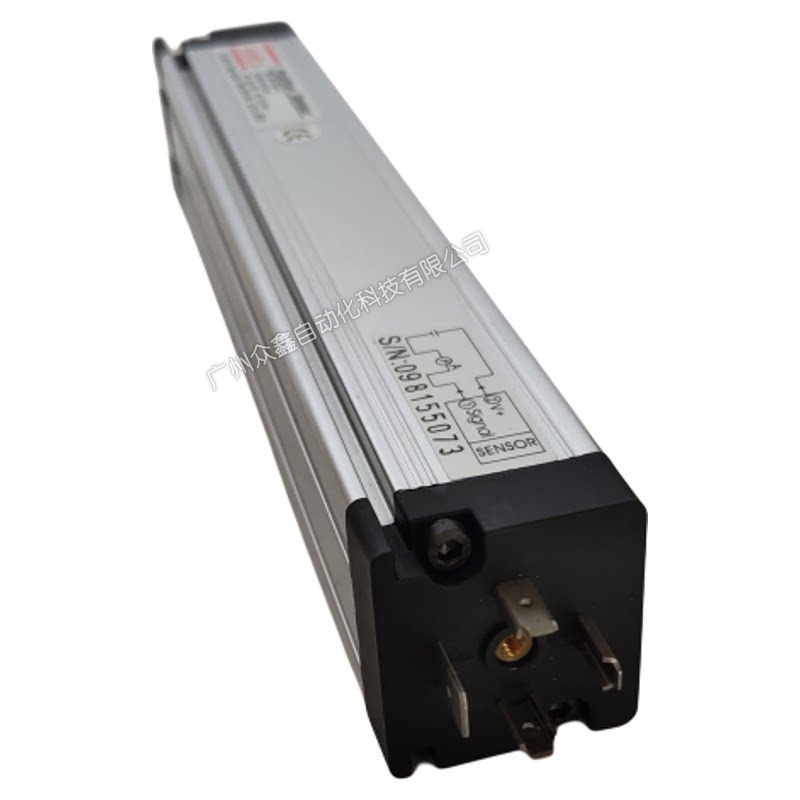

四、LWF位移传感器产品图片

五、LWF位移传感器系列型号

1、常规款，电位计输出：

LWF-50

LWF-75

LWF-100

LWF-130

LWF-150

LWF-175

LWF-200

LWF-275

LWF-300

LWF-350

LWF-375

LWF-425

LWF-450

LWF-500

LWF-550

LWF-600

LWF-650

LWF-700

LWF-750

LWF-800

LWF-900

LWF-1000

LWF-1100

LWF-1200

LWF-1250

LWF-1500

2、A1款，输出4-20mA：

LWF-50-A1

LWF-75-A1

LWF-100-A1

LWF-130-A1

LWF-150-A1

LWF-175-A1

LWF-200-A1

LWF-275-A1

LWF-300-A1

LWF-350-A1

LWF-375-A1

LWF-400-A1

LWF-425-A1

LWF-450-A1

LWF-500-A1

LWF-550-A1

LWF-600-A1

LWF-650-A1

LWF-700-A1

LWF-750-A1

LWF-800-A1

LWF-900-A1

LWF-1000-A1

LWF-1100-A1

LWF-1200-A1

LWF-1250-A1

LWF-1500-A1

3、V1款，输出0-10V DC：

LWF-50-V1

LWF-75-V1

LWF-100-V1

LWF-130-V1

LWF-150-V1

LWF-175-V1

LWF-200-V1

LWF-225-V1

LWF-250-V1

LWF-275-V1

LWF-300-V1

LWF-350-V1

LWF-375-V1

LWF-400-V1

LWF-425-V1

LWF-450-V1

LWF-500-V1

LWF-550-V1

LWF-600-V1

LWF-650-V1

LWF-700-V1

LWF-750-V1

LWF-800-V1

LWF-900-V1

LWF-1000-V1

LWF-1100-V1

LWF-1200-V1

LWF-1420-V1
