TH1位移传感器 无机械磨损 绝对值输出 德国Novotechnik

一、TH1位移传感器产品介绍

产品品牌：德国Novotechnik

产品系列：TH1

产品类型：直线位移传感器

传感器行程：50mm至4250mm

原理：非接触式磁滞伸缩原理

产品介绍：

（1）应用NOVOSTRICTIVE® 非接触式磁致伸缩测量技术的传感器可在控制、定位和测量系统中对位置和长度进行直接、精确、绝对地测量。

（2）测量过程通过使用移动 O型磁环实现，O 型磁环呈悬浮移动状态，非接触式设计使安装更加简便，无磨损操作意味着无限的机械寿命和磁环的无限制往返速度，测量量程最高可达 4250 mm。

（3）由于采用先进的测量原理、完美的设计和精选的原材料，使得传感器的温度系数对数据测量的影响降到最低。与测量技术相结合考虑的机械强度意味着系统具有很高的抗冲击和抗振动性能。

（4）传感器棒形设计允许传感器安装在带有压力的液压缸和气压缸内。非接触式 O 型磁块可使传感器安装更为简单。

（5）传感器中成熟的 ASIC 技术可提供标准的绝对输出信号。

（6）脉冲接口允许对启动 / 停止信号沿进行完全容差处理。传感器可以带 3 个磁块工作。

（7）除提供诸如同步串行接口 (24、25 或 26 位 ) 这 些 常用接口外，还提供启动 / 停止脉冲接口，以及具有数据传输监控功能的高性能动态串行“DyMoS®”接口。

（8）NOVOTECHNIK DyMoS具有常规接口和总线接口功能，除了可以提供位移信号，还可以测量速度值。

产品特点：

（1）传感器和测棒高度集成

（2）非接触式磁致伸缩原理，NOVOSTRICTIVE® 测量技术

（3）非接触式位置测量

（4）无机械磨损，无限的机械寿命

（5）启动 - 停止脉冲接口，工作速度达 2800 次 / 秒

（6）同步串行接口

（7）DyMoS® 接口，带数据传输监控

（8）线性优异，最高可达 10 µm

（9）无论工作量程大小，分辨率最高可达 0.001 mm

（10）温度系数低，<15 ppm/K

（11）抗冲击或振动的性能优异

（12）可选输出电缆或插头

（13）防护等级 IP67 / IP68

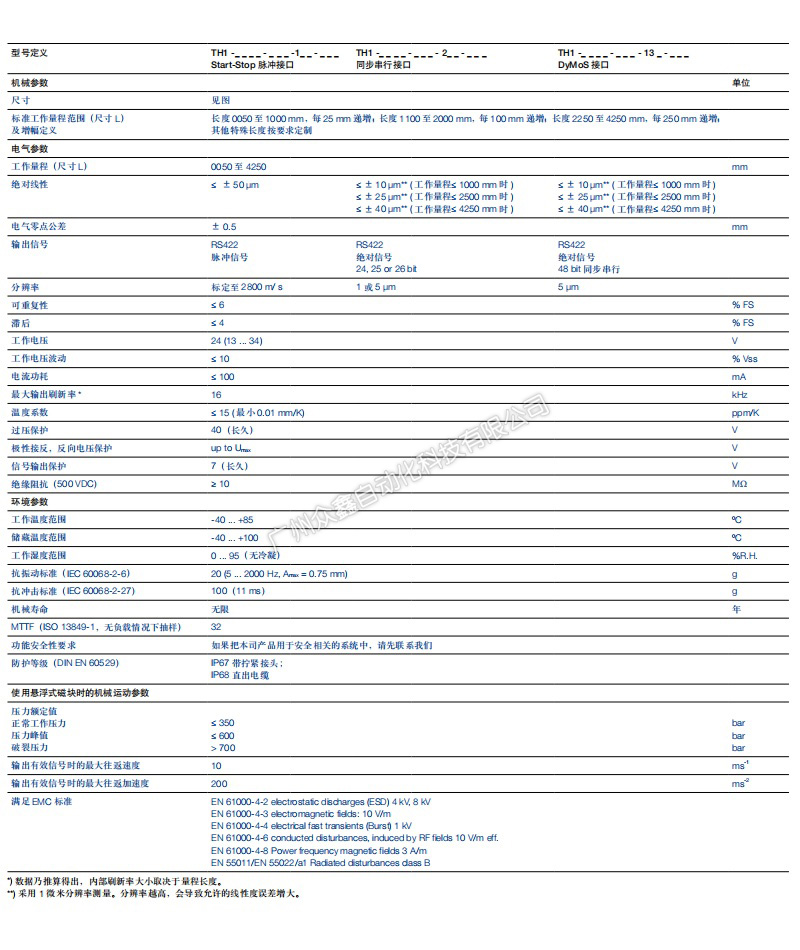

二、TH1位移传感器技术参数

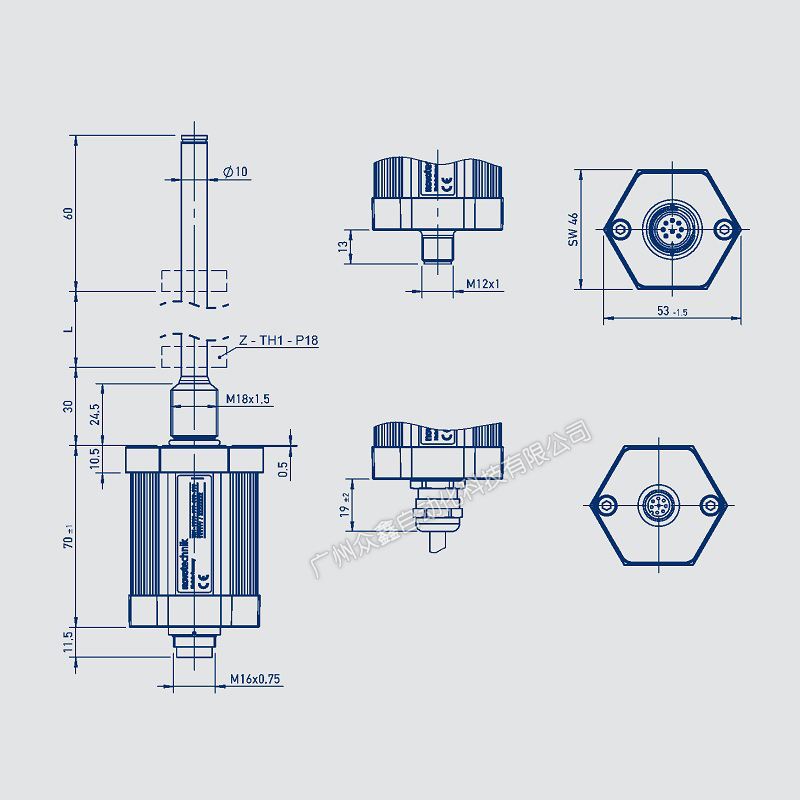

三、TH1位移传感器产品尺寸

四、TH1位移传感器系列部分型号

TH1-0050-104-214-101

TH1-0075-104-214-101

TH1-0100-104-214-101

TH1-0125-104-214-101

TH1-0150-104-214-101

TH1-0175-104-214-101

TH1-0200-104-214-101

TH1-0225-104-214-101

TH1-0250-104-214-101

TH1-0275-104-214-101

TH1-0300-104-214-101

TH1-0325-104-214-101

TH1-0350-104-214-101

TH1-0375-104-214-101

TH1-0400-104-214-101

TH1-0425-104-214-101

TH1-0450-104-214-101

TH1-0475-104-214-101

TH1-0500-104-214-101

TH1-0525-104-214-101

TH1-0550-104-214-101

TH1-0550-104-222-102

TH1-0575-104-214-101

TH1-0600-104-214-101

TH1-0625-104-214-101

TH1-0650-104-214-101

TH1-0675-104-214-101

TH1-0700-104-214-101

TH1-0725-104-214-101

TH1-0750-104-214-101

TH1-0775-104-214-101

TH1-0800-104-214-101

TH1-0825-104-214-101

TH1-0850-104-214-101

TH1-0875-104-214-101

TH1-0900-104-214-101

TH1-0925-104-214-101

TH1-0950-104-214-101

TH1-0975-104-214-101

TH1-1000-104-214-101

TH1-1000-104-222-102

TH1-1100-104-214-101

TH1-1200-104-214-101

TH1-1300-104-214-101

TH1-1300-104-423-102

TH1-1400-104-214-101

TH1-1400-104-423-102

TH1-1500-104-214-101

TH1-1600-104-214-101

TH1-1700-104-214-101

TH1-1800-104-214-101

TH1-1900-104-214-101

TH1-2000-104-214-101

TH1-2000-104-225-102

TH1-2250-104-214-101

TH1-2500-104-214-101

TH1-2750-104-214-101

TH1-3000-104-214-101

TH1-3250-104-214-101

TH1-3500-104-214-101

TH1-3750-104-214-101

TH1-4000-104-214-101

TH1-4250-104-214-101

TH1-0250-102-423-102

TH1-0300-102-423-102

TH1-0100-102-411-201

TH1-0425-102-423-101

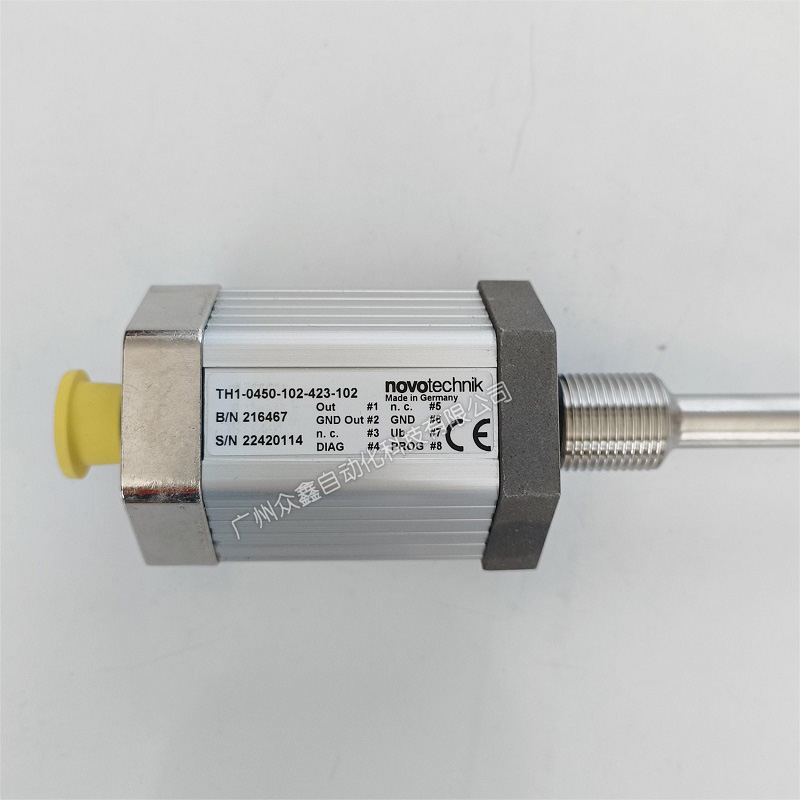

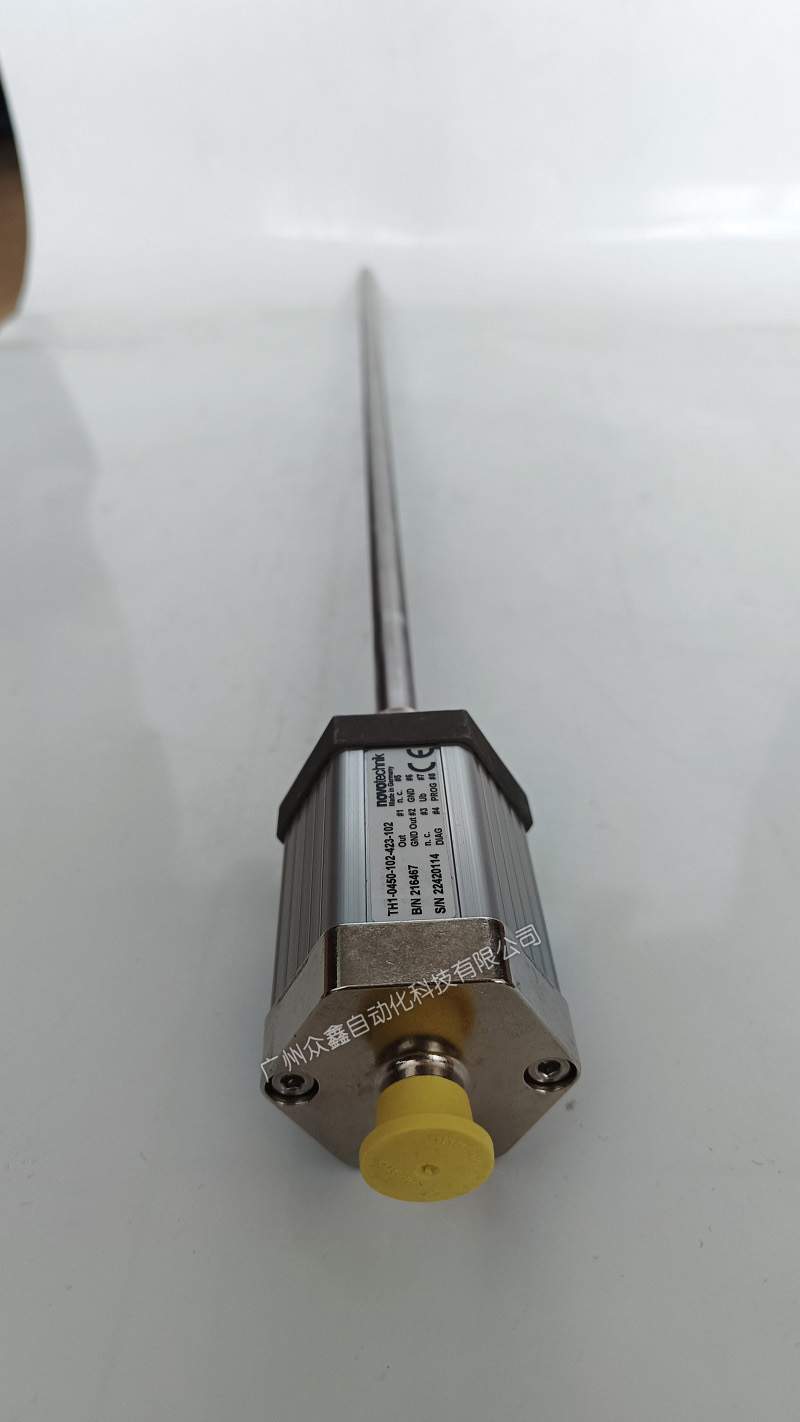

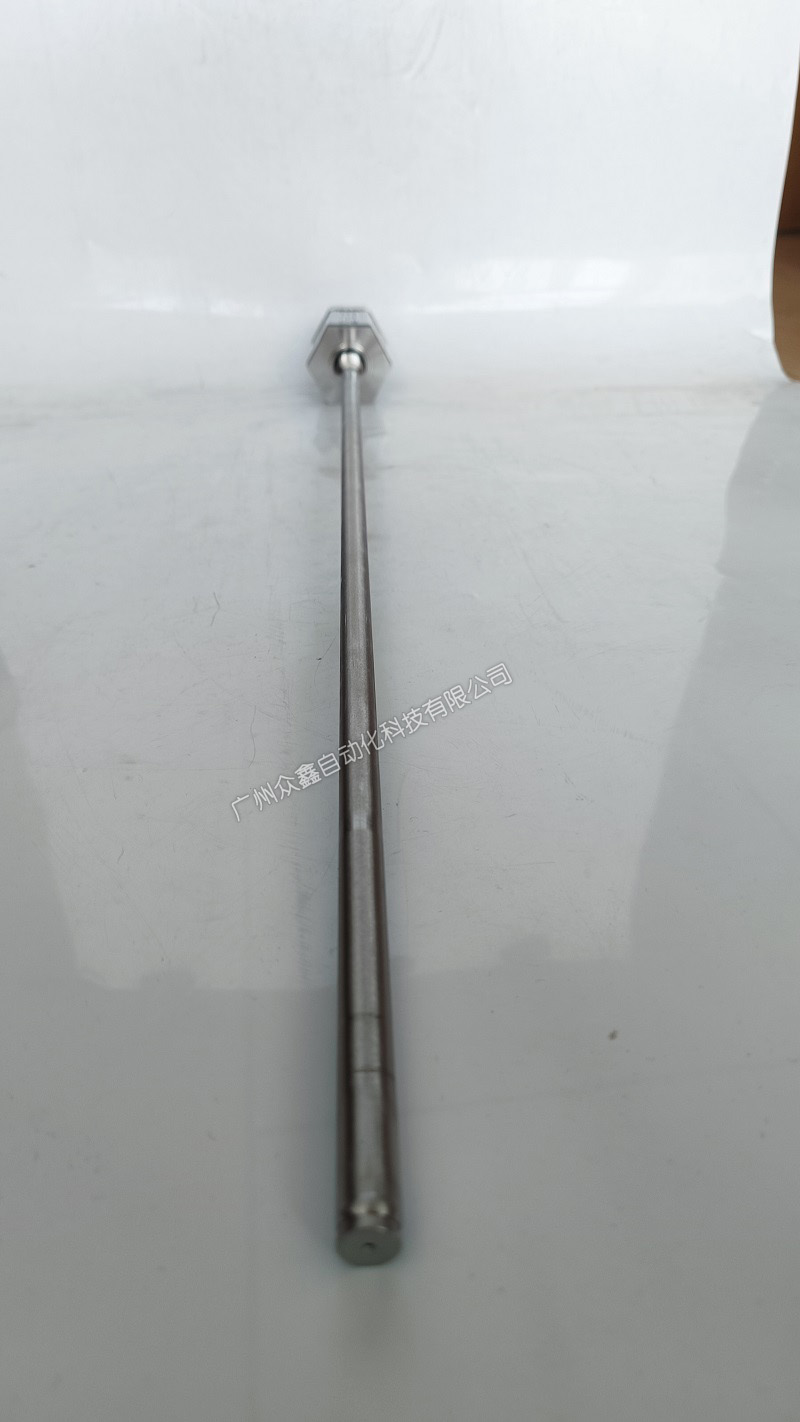

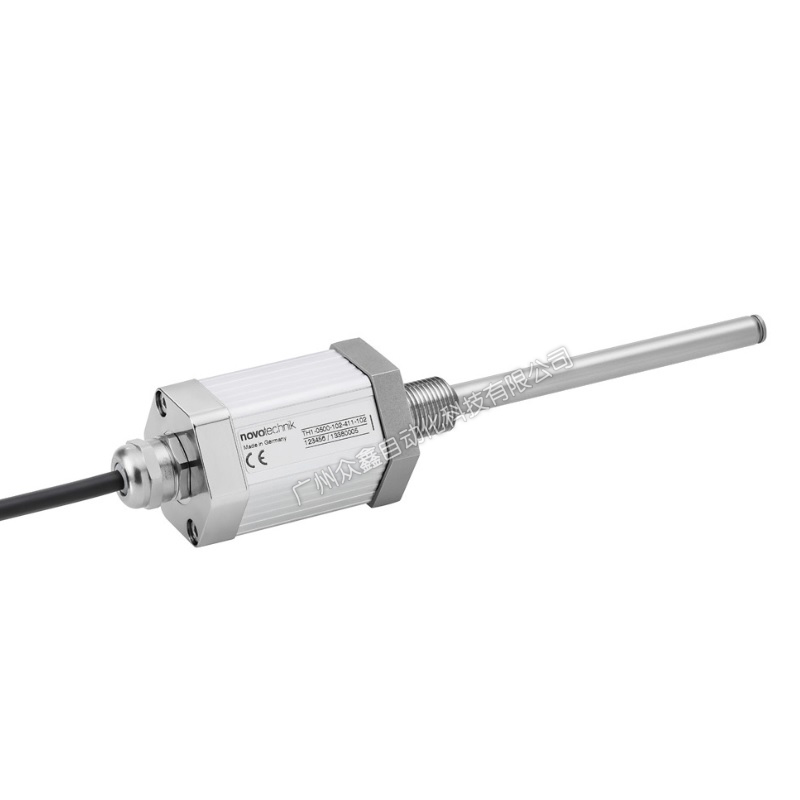

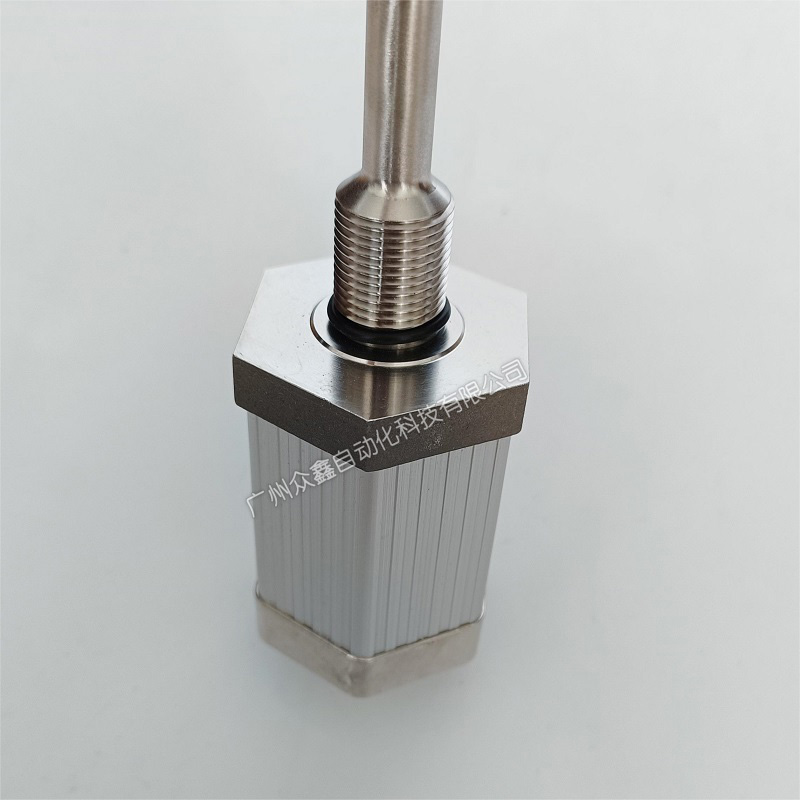

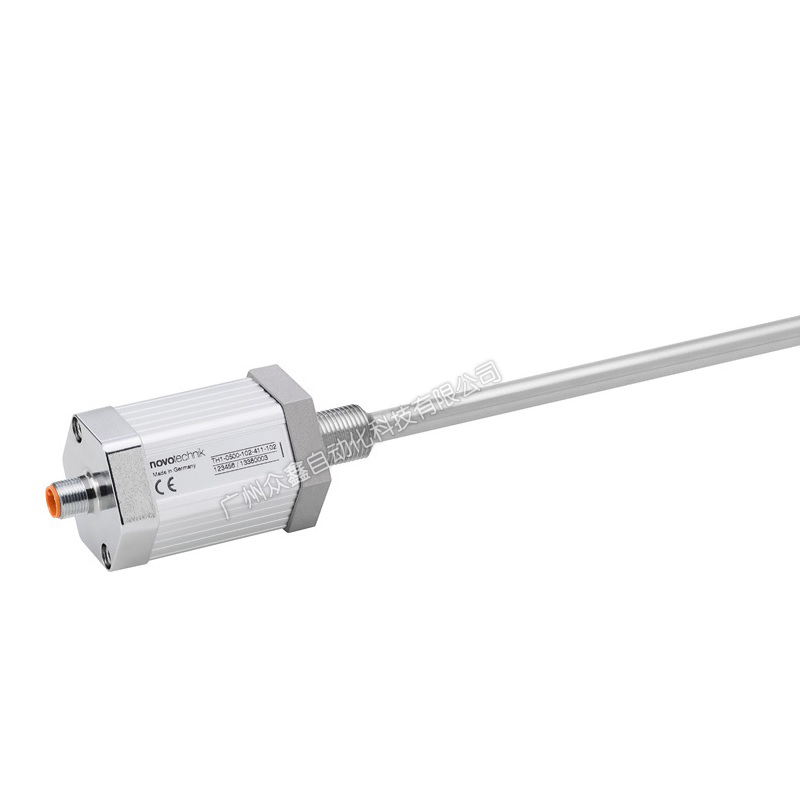

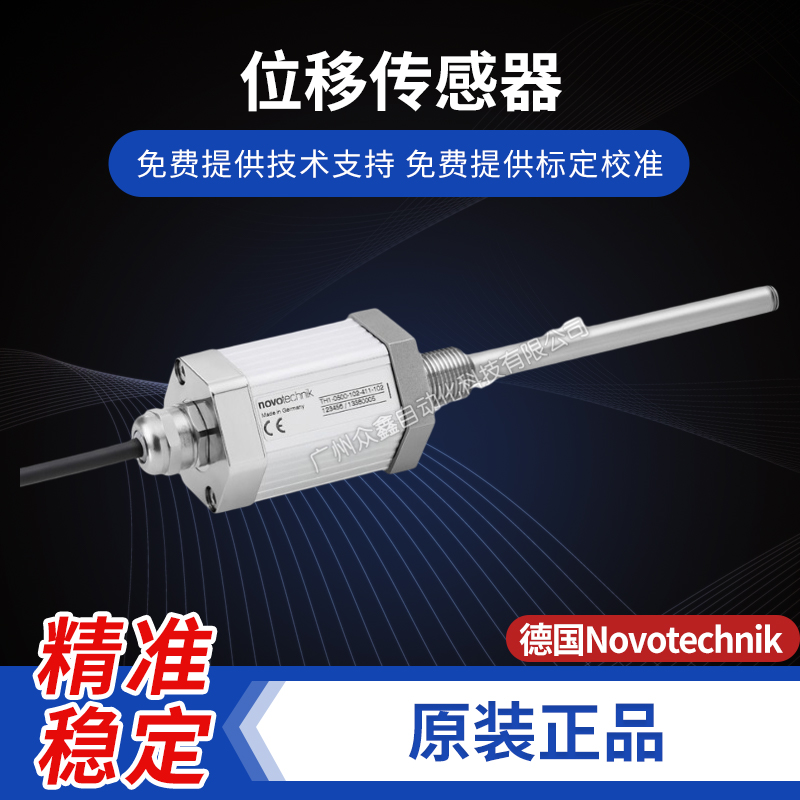

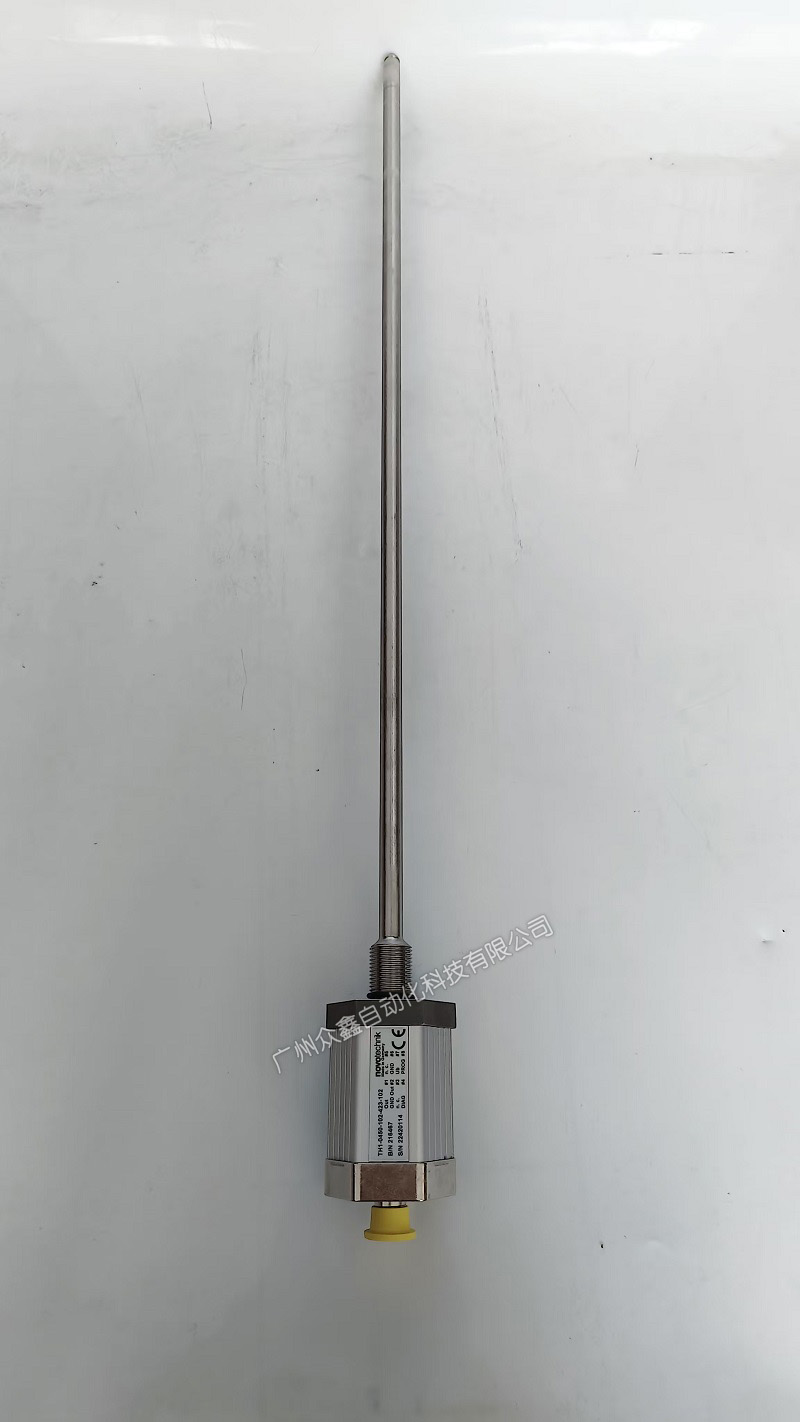

五、TH1位移传感器产品图片
