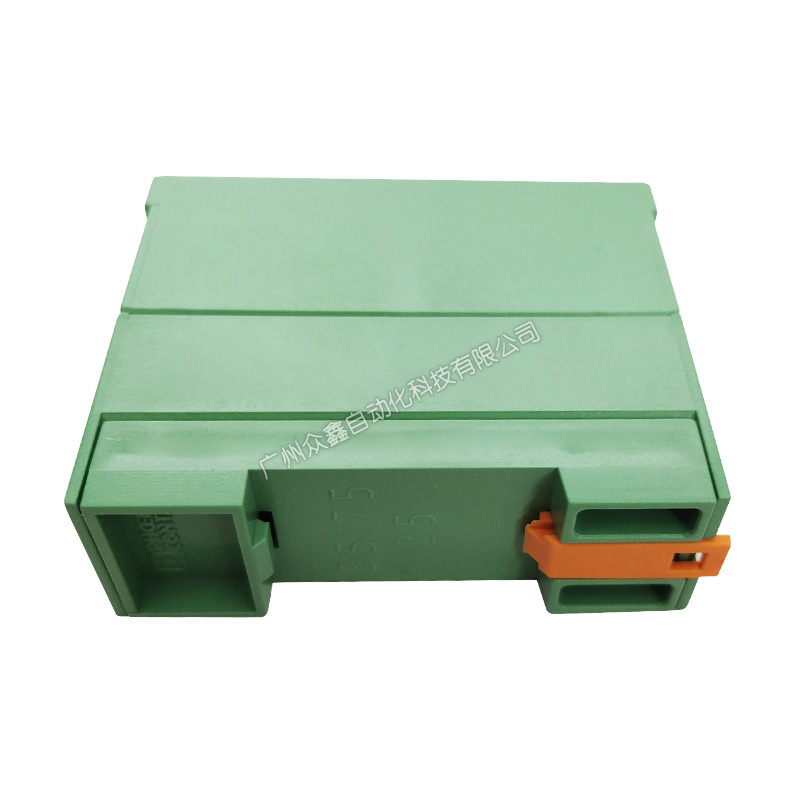

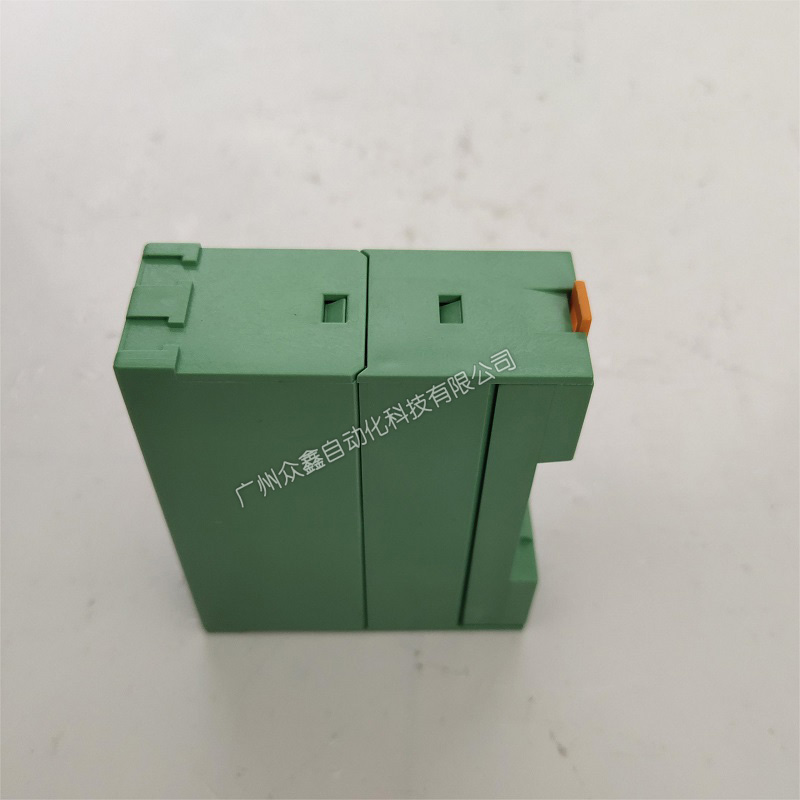

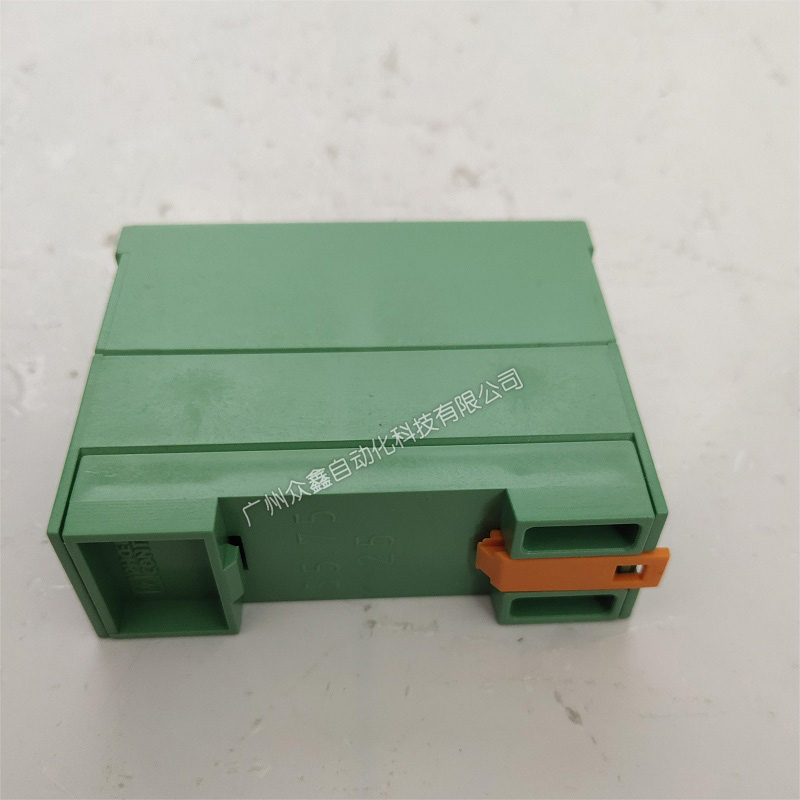

MUP150-6变送器德国Novotechnik信号转换器

联系我们查看pdf

产品介绍

一、MUP150-6变送器产品介绍

产品品牌：德国novotechnik

产品系列：MUP100/150

产品类型：变送器、信号转换器

产品介绍：

（1）结构紧凑的测量变送器，具有电压或电流输出。零点和量程可调。 MUP-100：无电隔离 MUP-150：带电隔离

（2）信号调理器为电位计传感器提供高度稳定的恒定电压。滑动触点的信号通过高阻抗输入级无负载地采集，并转换为成比例的标准化输出信号。

（3）出色的线性度和低温度漂移确保了导电塑料电位计卓越优势的充分发挥，从而保证了在传感器间距较近的安装环境中，即使在长距离传输下，信号也能可靠且无干扰地传输。零点和量程可通过微调螺杆在宽范围内独立调节。此功能使得即使未完全利用传感器的最大行程，也能对标准化输出信号进行调整。电子电路安装在聚酰胺外壳内，该外壳设计用于卡扣在标准DIN EN 50022安装导轨上。宽工作电压范围允许由未稳压的直流电源供电。

（4）在电源电压和信号调理均采用电气隔离的型号中，采用了高品质的DC/DC变压器。无论是单极还是双极标准输出信号，均只需一种配置。此外，该传感器还提供一个额外的±15 V电压源（仅限MUP 150）。该电压源可用于为AW系列电位器的电子电路供电。

产品特点：

（1）位置传感器接口模块

（2）可选配电气隔离（DC/DC变压器）

（3）标准化输出信号：0…10 V；±10 V；0…20 mA；4…20 mA；±20 mA

（4）线性度极佳

（5）温度漂移极低：20 ppm/K （典型值）

（6）专为符合DIN EN 50022标准的安装导轨设计

二、MUP100/150变送器系列型号

MUP-150-6（± 10 V，± 20 mA）

MUP-100-1（0 ... 10 V）

MUP-150-5（0 … 10 V，0(4) … 20 mA）
