PX01PN工业以太网接口卡 德国HBM 用于 (插槽0) ProfiNET

一、PX01PN产品介绍

产品品牌：德国HBM

产品类型：工业以太网接口卡

产品型号：PX01PN

产品介绍：

工业以太网可实现更高的生产率和更有效的自动化。通过使用具有更高的用户数据传输速率的实时以太网，可以实现更快的控制过程。PMX 中集成的实用诊断功能便于调试和有效服务。

PMX 可选择配备 ProfiNET、EtherCAT 或 Ethernet/IP 接口。所有模块均已通过用户组织的认证。交货时随附设备描述文件。

产品型号介绍：

1、PX01PN

实时以太网卡（ProfiNET 设备），用于通过 ProfiNET（RT 和 IRT 协议）执行自动化任务

（1）PMX 实时模块用于 (插槽0) ProfiNET

（2）数据传输层以太网 II ,IEEE802.3

（3）协议 RTC Class1 (不同步), IRT Class3 (同步)

（4）波特率100 Mbit/ 帧速率 1kHz, 无 从-同步.

（5）保护等级 IP20, 连接 2x RJ45 (Port1/Port2), CAT5

（6）功率损耗, 最大 2.4W

（7）供电电压：通过 PMX 主机

2、PX01EC

实时以太网卡（EtherCAT 从站），用于通过 EtherCAT 执行自动化任务（最高 9.6 kHz 帧频）

（1）PMX 实时模块用于(插槽0) EtherCAT

（2）数据传输层以太网 II ,IEEE802.3

（3）波特率 100 Mbit/ 帧速率 1.2, 2.4, 4.8, 9.6kHz (

（4）没有 从-同步. 通过分布时钟

（5）保护等级 IP20, 连接 2x RJ45 (IN/OUT), CAT5

（6）功率损耗, 最大 2W

（7）供电电压：通过 PMX 主机

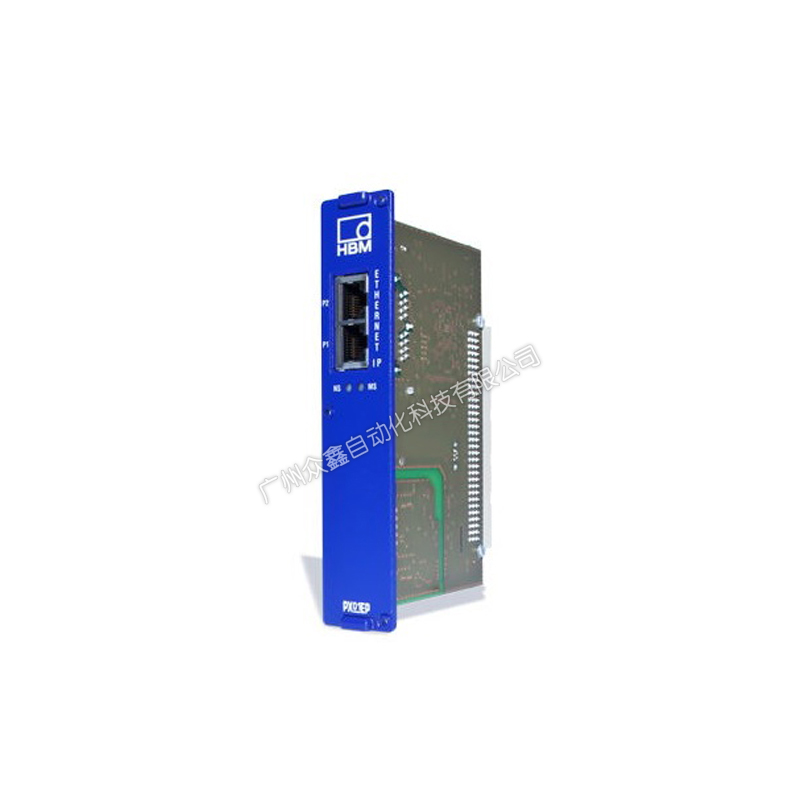

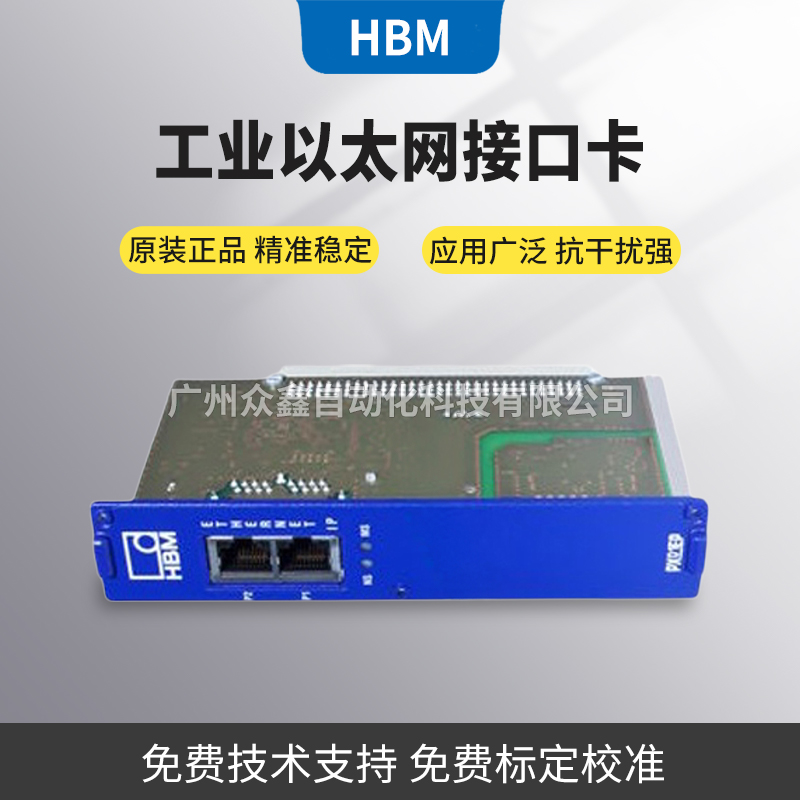

3、PX01EP

以太网/IP 接口卡，用于将 PMX 与以太网/IP 网络集成，例如用于机器或工厂自动化。PX01EP 可连接到任何用作以太网/IP 主站的控制器，并可进行实时数据传输。

接口卡严格按照各用户组织的要求进行开发和测试。应用范围从生产控制到产品测试以及机器和系统监控。数据可实时传输，并在时间上保持一致。

（1）PMX 以太网 IP 实时模块用于插槽0

（2）数据传输层以太网 II, IEEE802.3

（3）协议: I/O-连接 型循环,

（4）连接数: 最大 8

（5）100 Mbit 波特率/1 kHz 帧速率, 无 CIP 同步。

（6）IP20 保护等级, 插头：2x RJ45, CAT5

（7）最大功率损耗: 2W

（8）供电电压：通过 PMX 主机

二、产品图片
