FI-A4电磁力称重模块 美国中克塞尔ZXSCELL 在线微克称重系统

一、FI-A4电磁力称重模块产品介绍

产品品牌：美国中克塞尔 ZXSCELL

产品系列：FI-A4

产品类型：电磁力称重模块、在线微克称重系统

产品介绍：ZXSCELL FI-A4 系列可满足当今高科技行业对在线精密称重日益增长的需求，实现量程 32 g 时分辨率为 1 µg、量程 320 g 时分辨率为 10 µg，并具有较短的稳定时间，同时将安装所需的空间和成本控制在最低水平。

产品特点：

1、最小称量值从 1 µg 起

FI-A 能够实现最微小的重量测量和控制，适用于点胶等工艺。

2、直接连接 PC 或 PLC

FI-A4 是一款集成模数转换器的称重传感器，可将称重结果直接以数字数据形式输出至 PC 或 PLC*1，无需安装单独的显示单元，从而节省空间（当您不需要或没有空间安装显示单元时尤为适用）。

*1 需另购用于 PC/PLC 的 RS-232C 电缆。

3、使用内部砝码进行灵敏度调整

此功能可让您快速、轻松且正确地调整 FI-A4 的灵敏度，确保其准确性。

4、防止垂直和横向过载

ZXSCELL 专利减震器*2 位于称盘下方，可应对各方向的运动，从而保护传感器免受执行器故障的影响。

*2 不适用于承受冲击载荷。

5、可适配特殊称盘

当标准称盘不适合您的特定应用时，您可以自行设计并安装所需的称盘（或容器）。

6、可拆卸调平底脚

可拆下 FI-A4 的调平底脚，直接使用螺钉将其固定到底座上。

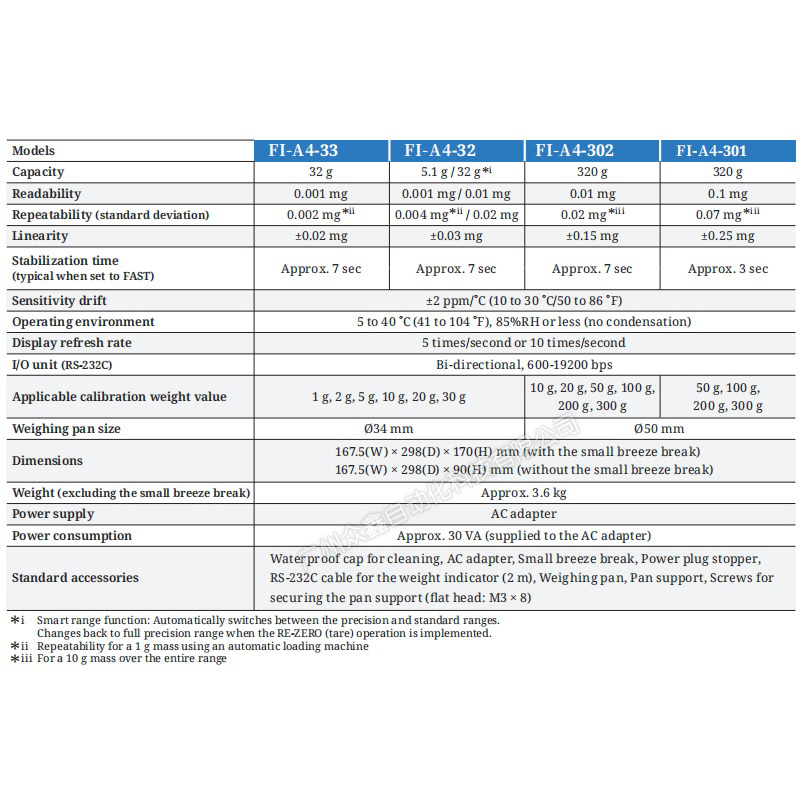

二、FI-A4电磁力称重模块产品参数

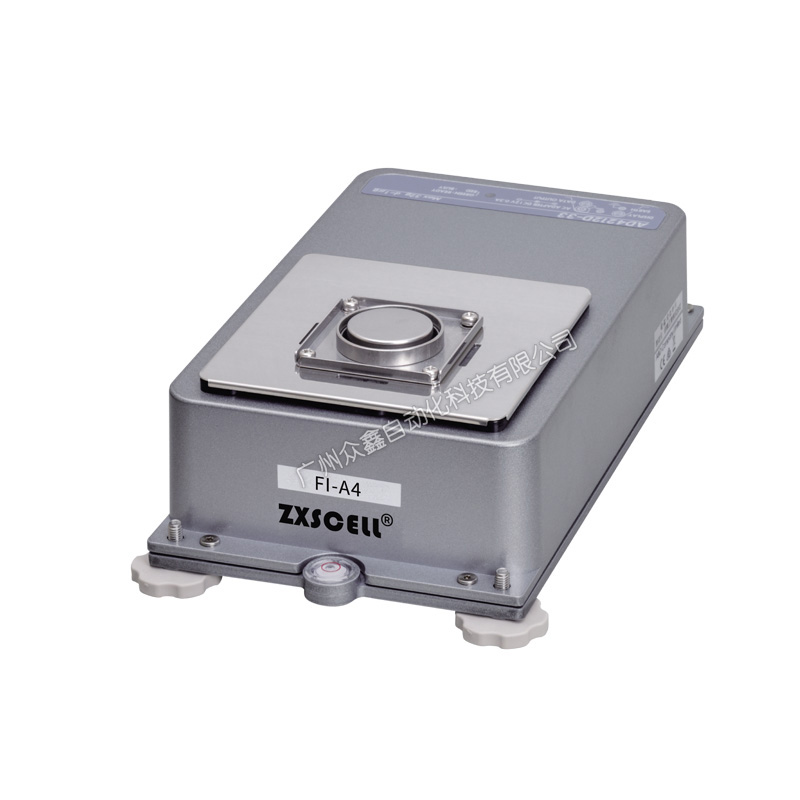

三、FI-A4电磁力称重模块产品图片

四、扩展阅读

电磁力称重模块在精密称重领域常被称为电磁力平衡传感器或电磁补偿式称重单元，它是分析天平和微量天平的核心技术部件，与日常生活中电子秤常用的电阻应变式传感器在工作原理上有着本质上的区别。

该模块的核心运作基础是电磁力补偿法则并采用闭环零位平衡的控制方式，当被测物体放置在称盘上时，物体的重量会通过杠杆臂产生向下的力矩，导致杠杆发生极为微小的偏转位移，此时位于杠杆一端的高灵敏度光电位置传感器会立即捕捉到这一位移变化并将光信号转换为电信号传输给控制器，控制器随即输出特定的电流给置于永久磁场中的动圈也就是音圈电机，从而产生一个向上的电磁力将杠杆强行拉回到原始的平衡零位。由于整个控制过程始终致力于将杠杆恢复至零位，这就从根本上消除了传统应变式传感器因弹性形变而产生的误差，此时电磁力恰好等于被测物体的重力，并且补偿电流与被测质量之间呈现出严格的线性关系，处理器通过测量该电流值即可精确换算出物体的实际质量。

在硬件构成方面，一个完整的电磁力称重模块通常包含高刚性和低摩擦的杠杆支承系统、分辨率可以达到纳米级别的位置传感器、提供动态补偿力的电磁线圈与高性能磁钢、负责高速运算处理的 PID 调节电路板以及防止意外冲击损坏的过载保护限位装置。

对比普通的电阻应变式称重传感器，电磁力模块的优势是碾压性的，它的分辨率可以达到零点零一毫克甚至零点零零一毫克，能够轻松实现十万分之一乃至百万分之一的称量精度，全量程范围内的非线性误差通常可以控制在正负百分之零点零一以内，并且读数稳定时间很短，一般只需要两到五秒即可达到稳定状态，同时因为采用了悬挂式的杠杆原理，它对被测物体的放置位置敏感度相对较低，具备很强的抗偏载能力。基于这些突出优势，该模块广泛适用于实验室精密分析、标准砝码的计量检定、制药和化工行业的微量配方配料、卤素或红外水分仪的核心称重部件、贵金属与珠宝首饰的克拉秤，以及集成在自动化生产线上对微量灌装进行高精度检重的各类定制设备中。
