K-C9C-01K0-03m0-VAIO-S-I002力传感器 德国HBM非标微型压向力传感器

一、K-C9C-01K0-03m0-VAIO-S-I002力传感器产品介绍

产品品牌：德国HBM

产品系列：K-C9C

产品量程：1KN

产品类型：非标微型压向力传感器

产品特点：

（1）微型压向力传感器

（2）精度等级 0.2

（3）应变测量系统

（4）额定灵敏度 1 mV/V

（5）不锈钢

产品介绍：

K-C9C 是专为压缩力设计的微型传感器——可根据您的需求进行配置。新功能：带内置放大器的 IO-LINK 选项。以下是对各项选项的说明。

1、量程

该传感器的测量范围为 50 N 至 50 kN。

2、电缆长度

C9C 标准版配备 1.5 m 电缆（01M5）。此外，该力传感器还提供以下电缆长度选项：3 m（03M0）、5 m（05M0）、6 m（06M0）、7 m（07M0）和 12 m（12M0）。

注：带内置放大器的型号（VA1、VA2 和 VAIO）仅可搭配 1.5 米和 3 米长度的电缆使用。

3、电气连接与放大器选项

根据要求，我们可在 C9C 上安装以下连接器之一：

Y = 裸端，无插头组件

F = D-sub-HD，15 针，用于连接 MGC+（例如 AP01）或 Scout 放大器

Q = HD-sub-HD，15 针，用于连接 Quantum 系列中的多种 HBK 信号调理器（MX410、Mx440、MX840、MX430、MX238）

N = MS 插头，用于连接 HBK 信号调理器，例如 MGC+ (AP03)、DMP 或 DK38

M = M12 插头，8 针，用于连接 digiBOX 和 DSE 测量放大器

VA1 = 带内置放大器 0 … 10 V

VA2 = 带内置放大器 4 … 20 mA

VAIO = 带内置 IO-Link 放大器

4、传感器识别

您可以订购带有“传感器电子数据表”（TEDS，T）的传感器。在此情况下，您的传感器将配备一个电子存储器，其中预先编程了传感器的技术参数。如果将传感器连接到具备 TEDS 0 线功能的仪器上（例如 HBK 的 Quantum 系列或 ClipX 模块），仪器将读取相关数据，并自动完成设置过程。

注意：TEDS 只能与插头选项（选项 F、Q、N 或 M）一同订购。TEDS 仅适用于未配备内置放大器模块的传感器。

5、固件版本

如果您订购带 VAIO 选项的 C9C，将获得最新固件版本，除非您选择仍可提供的旧版本。

二、K-C9C系列力传感器产品部分型号

K-C9C-050N-03m0-VAIO-S-I002（50N，3m，IO-LINK 输出）

K-C9C-100N-03m0-VAIO-S-I002（100N，3m，IO-LINK 输出）

K-C9C-200N-03m0-VAIO-S-I002（200N，3m，IO-LINK 输出）

K-C9C-00K5-03m0-VAIO-S-I002（500N，3m，IO-LINK 输出）

K-C9C-01K0-03m0-VAIO-S-I002（1KN，3m，IO-LINK 输出）

K-C9C-02K0-03m0-VAIO-S-I002（2KN，3m，IO-LINK 输出）

K-C9C-05K0-03m0-VAIO-S-I002（5KN，3m，IO-LINK 输出）

K-C9C-10K0-03m0-VAIO-S-I002（10KN，3m，IO-LINK 输出）

K-C9C-20K0-03m0-VAIO-S-I002（20KN，3m，IO-LINK 输出）

K-C9C-50K0-03m0-VAIO-S-I002（50KN，3m，IO-LINK 输出）

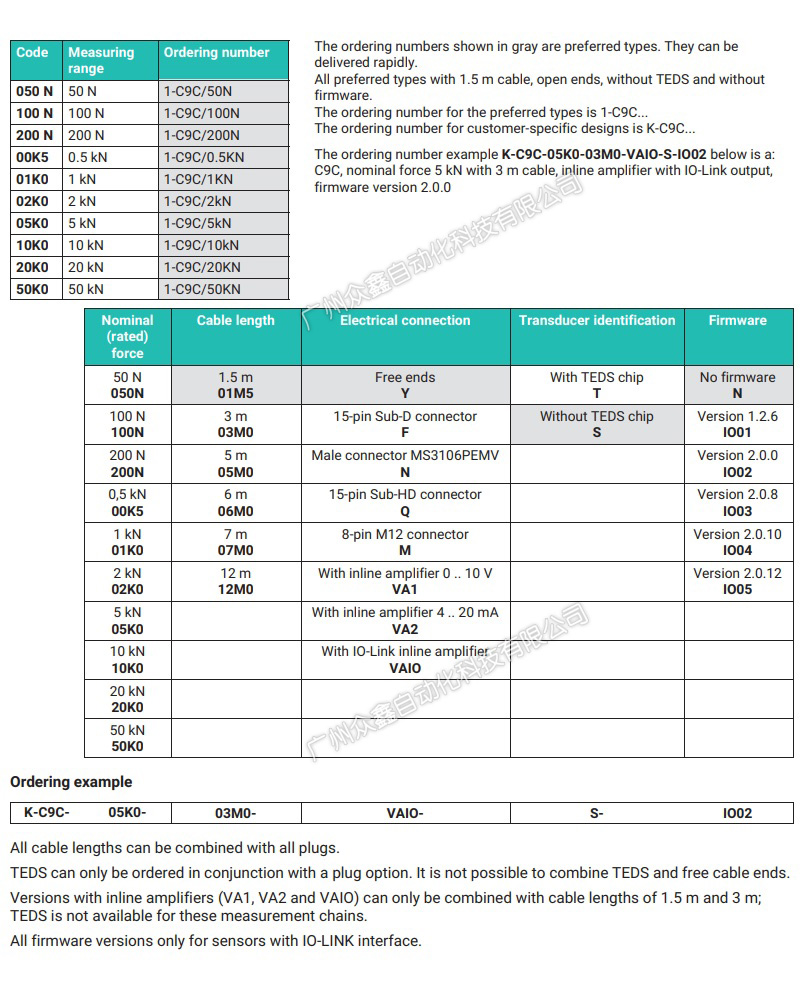

三、K-C9C非标系列选型指南

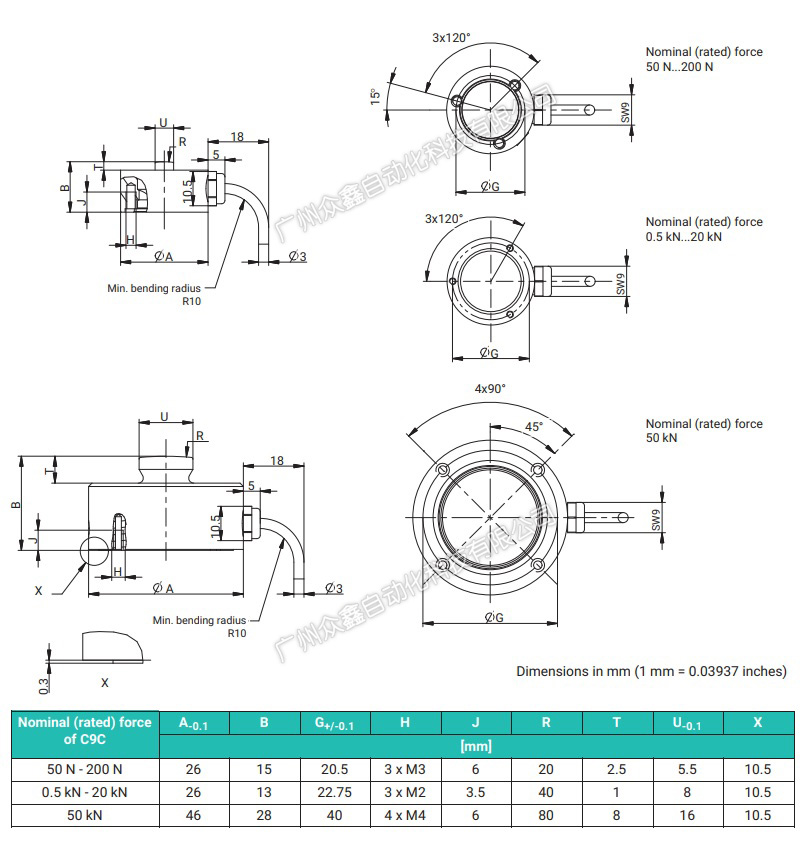

四、K-C9C-01K0-03m0-VAIO-S-I002力传感器产品尺寸

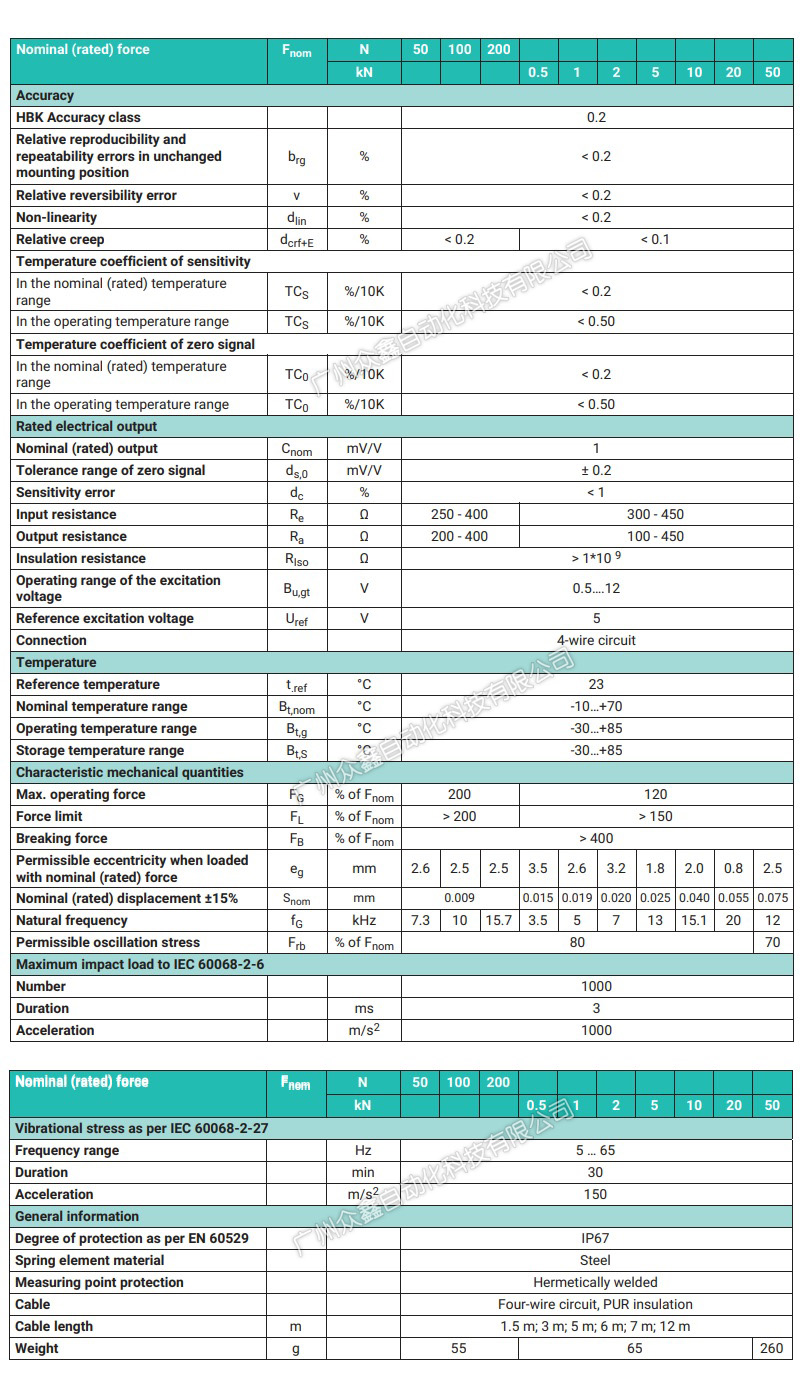

五、K-C9C-01K0-03m0-VAIO-S-I002力传感器产品参数

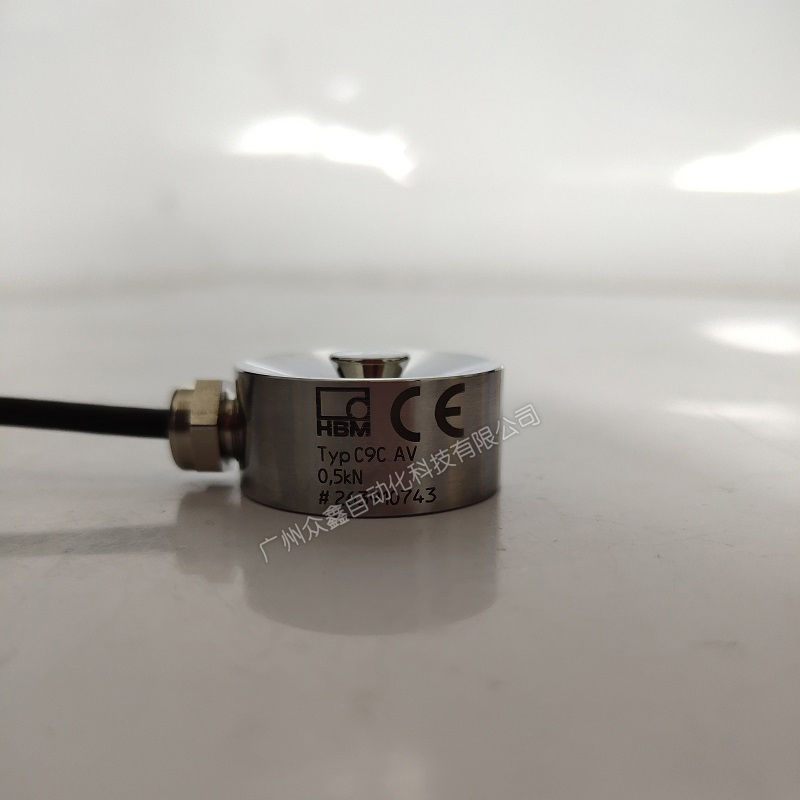

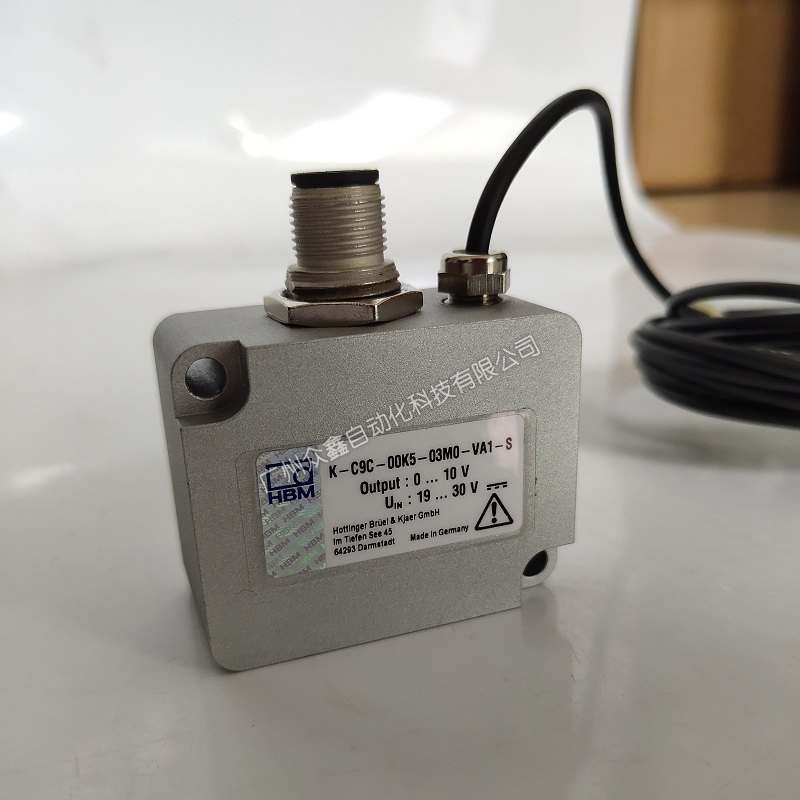

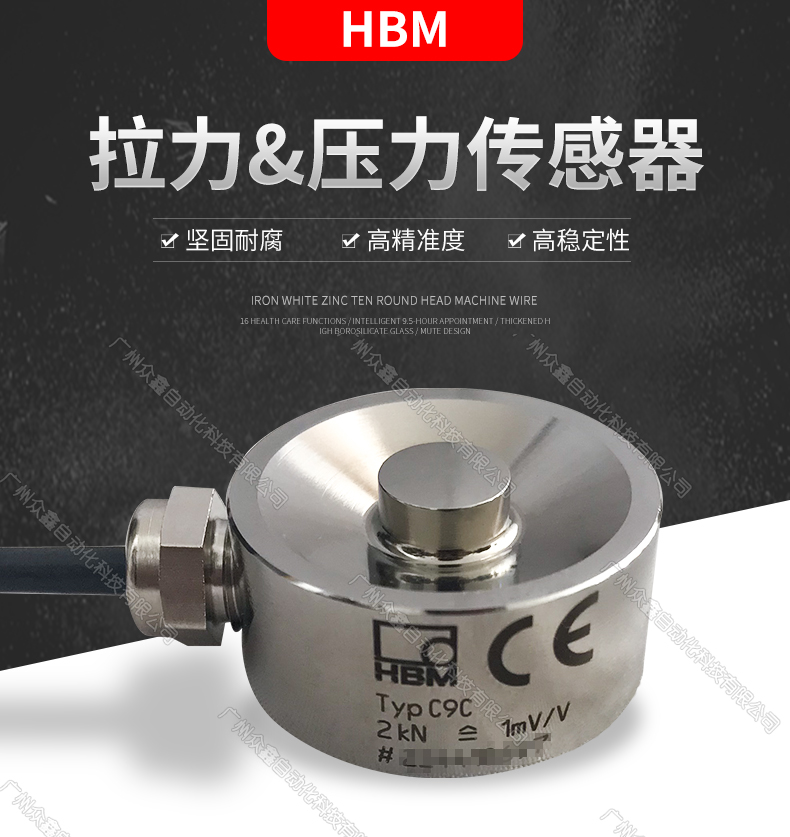

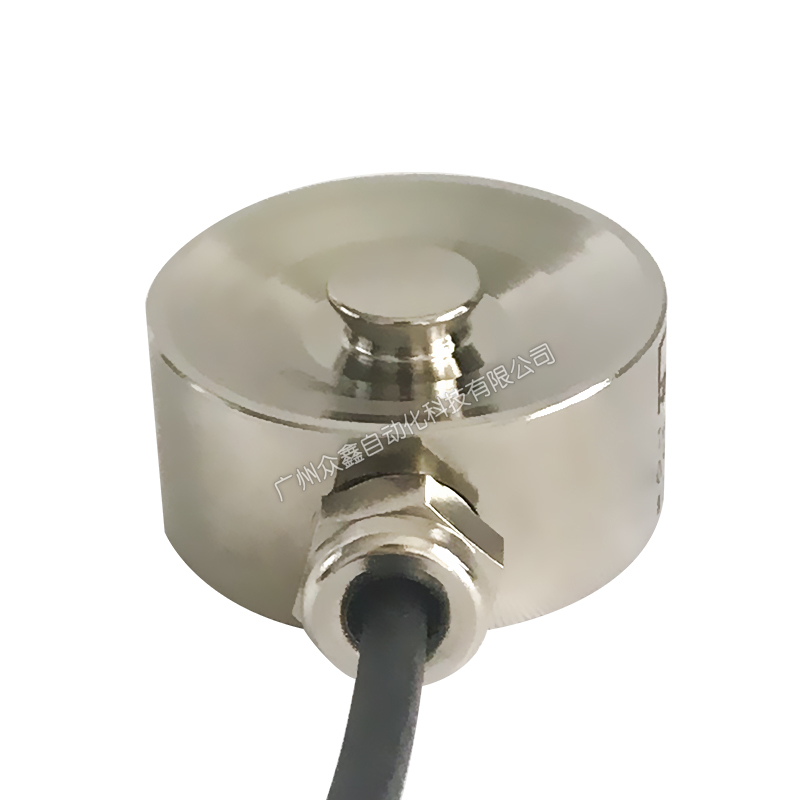

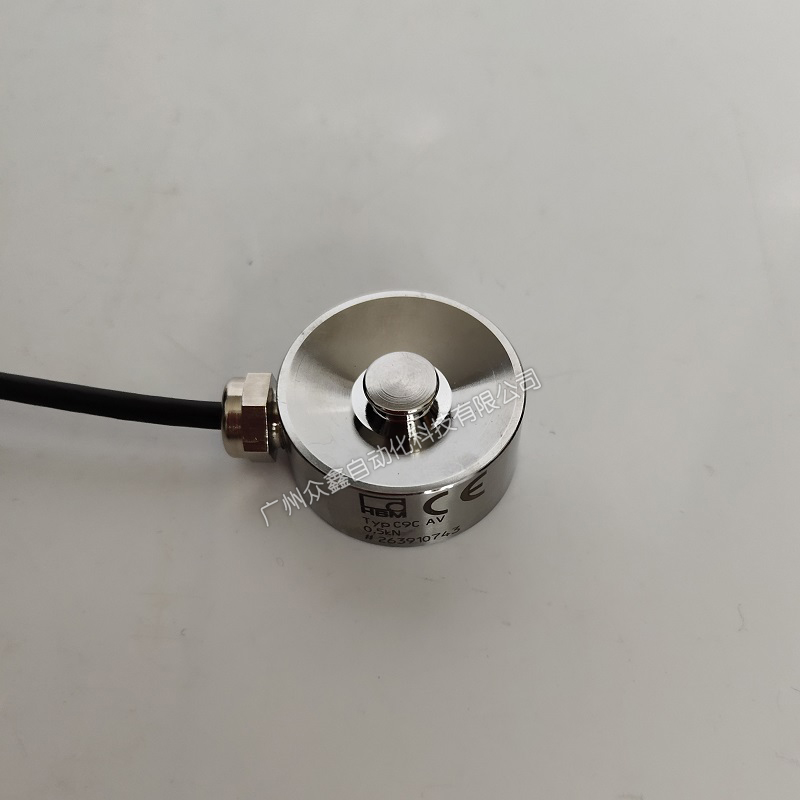

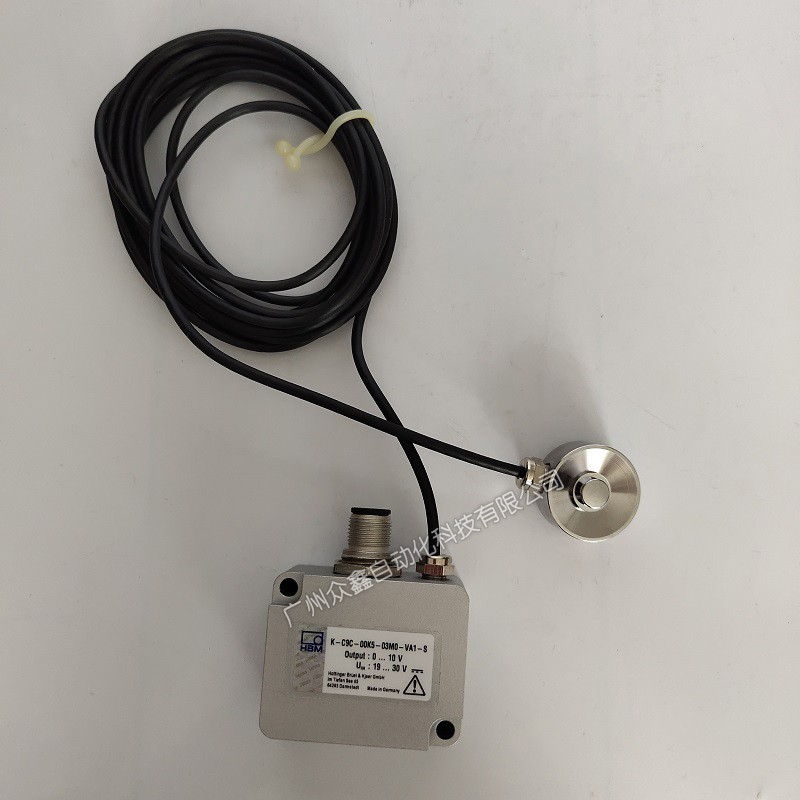

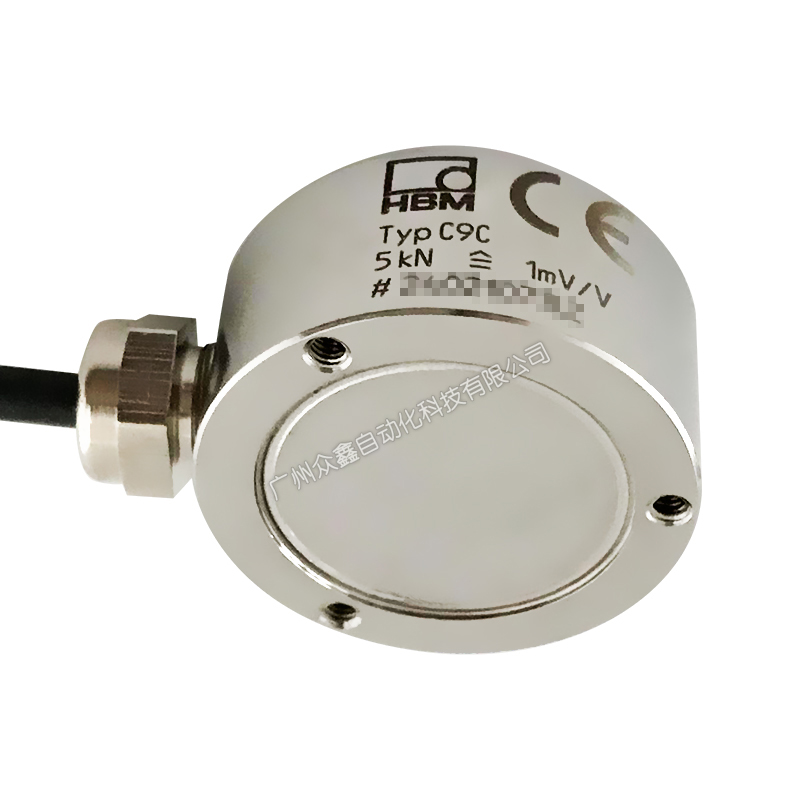

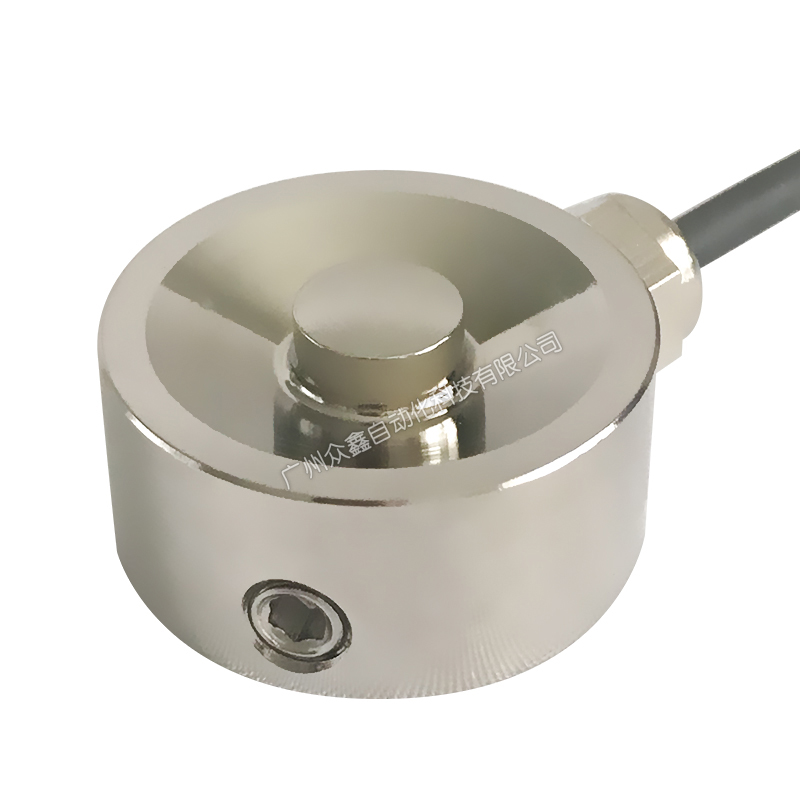

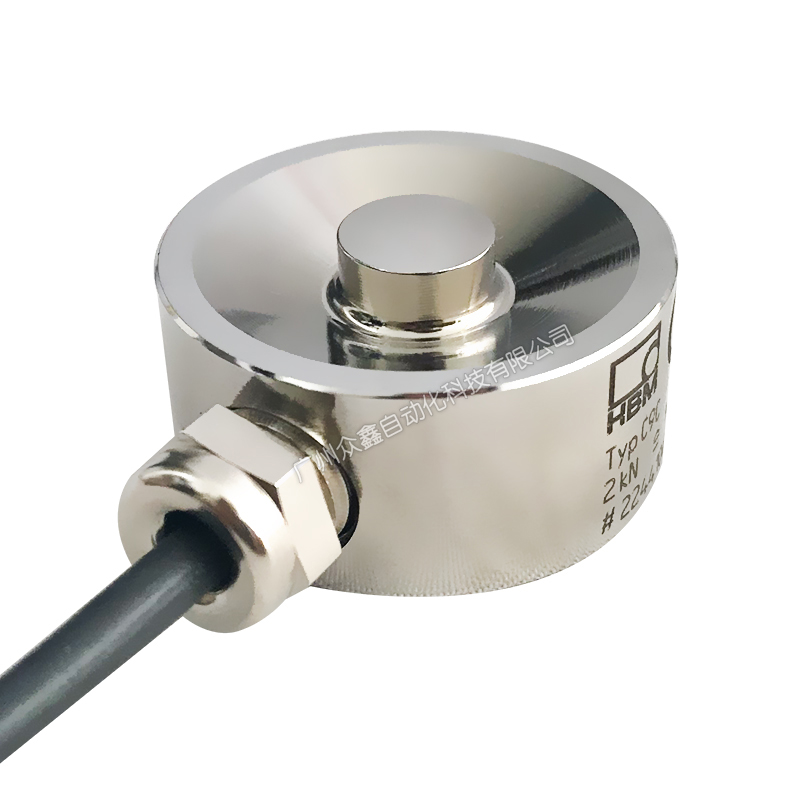

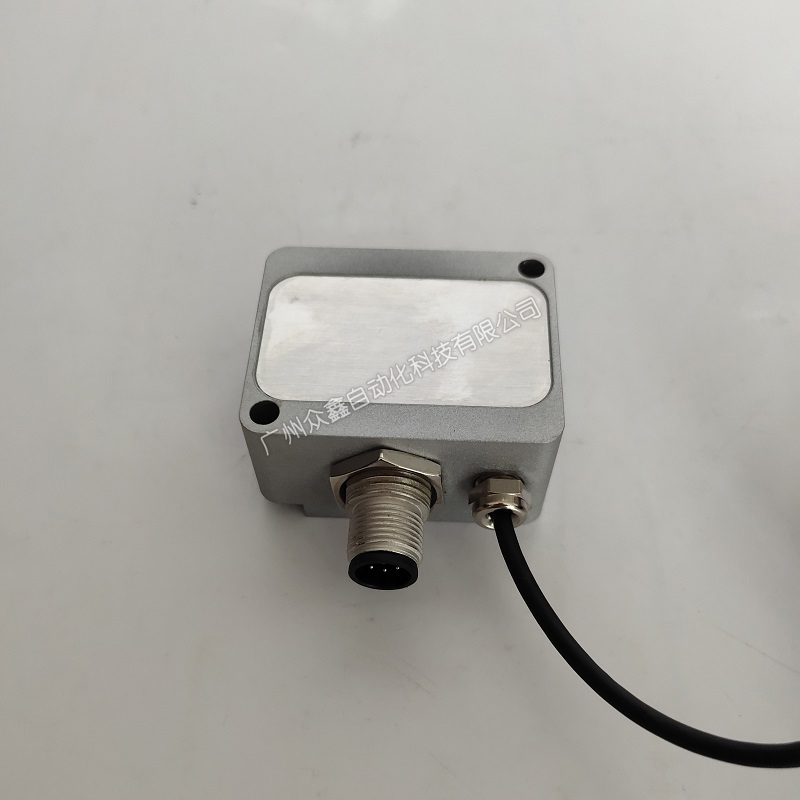

六、K-C9C非标力传感器产品图片
