K-C10-2K50-SB-N-1-S-W-U-V力传感器 德国HBM非标压向力传感器

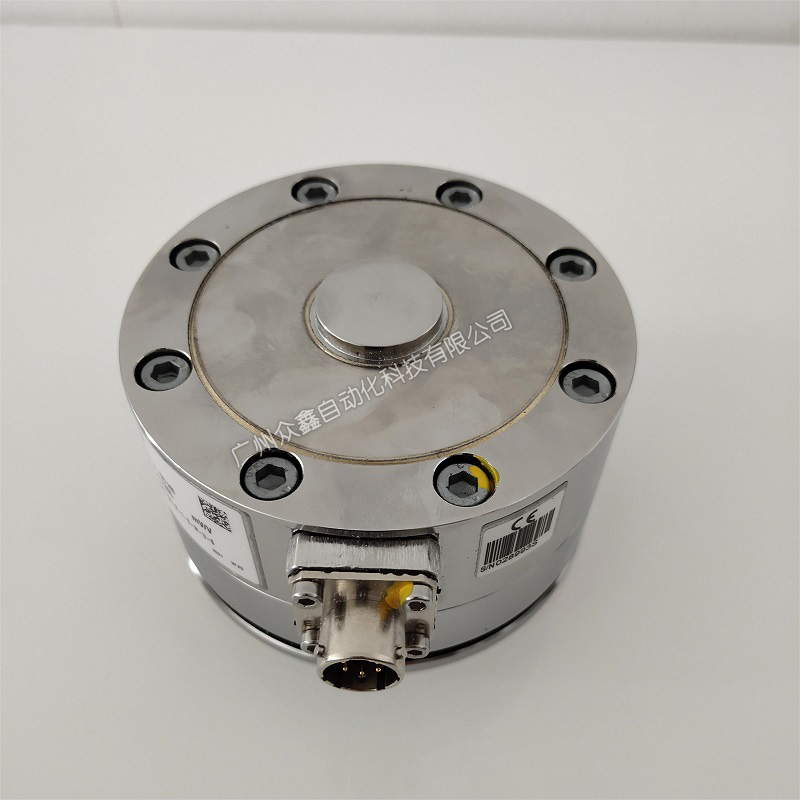

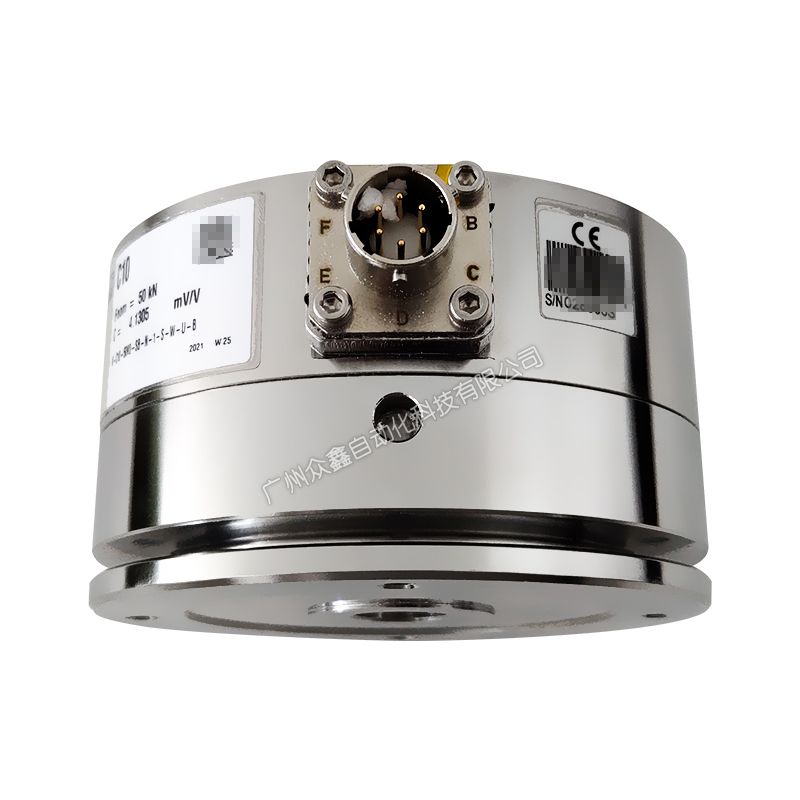

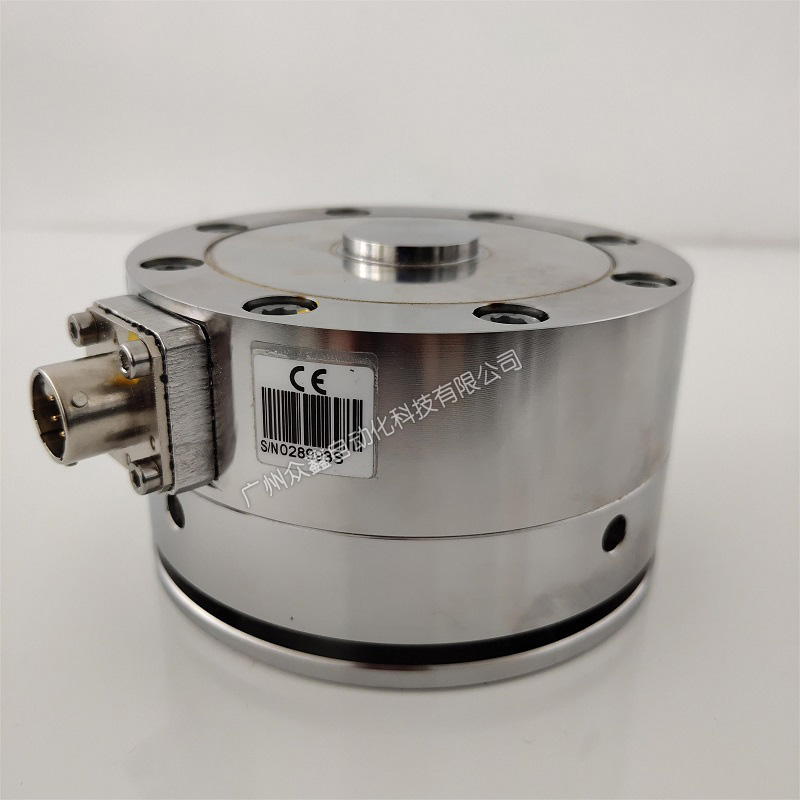

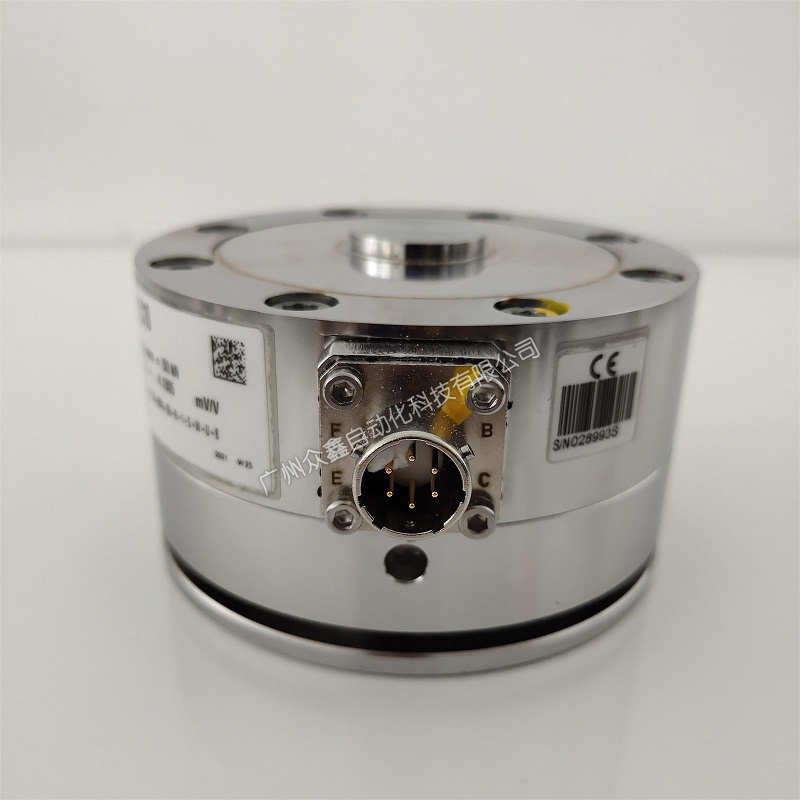

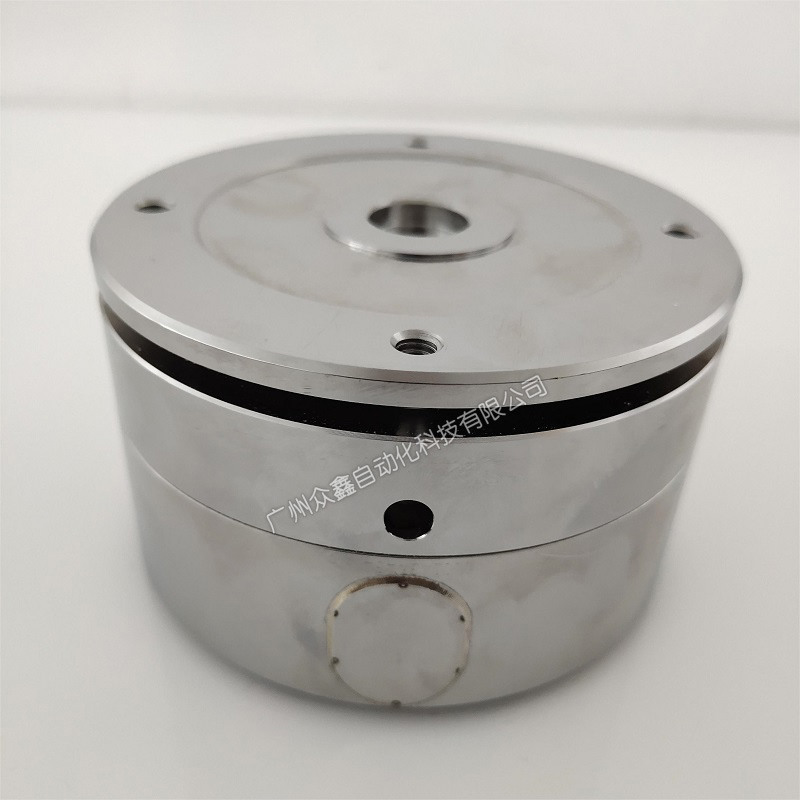

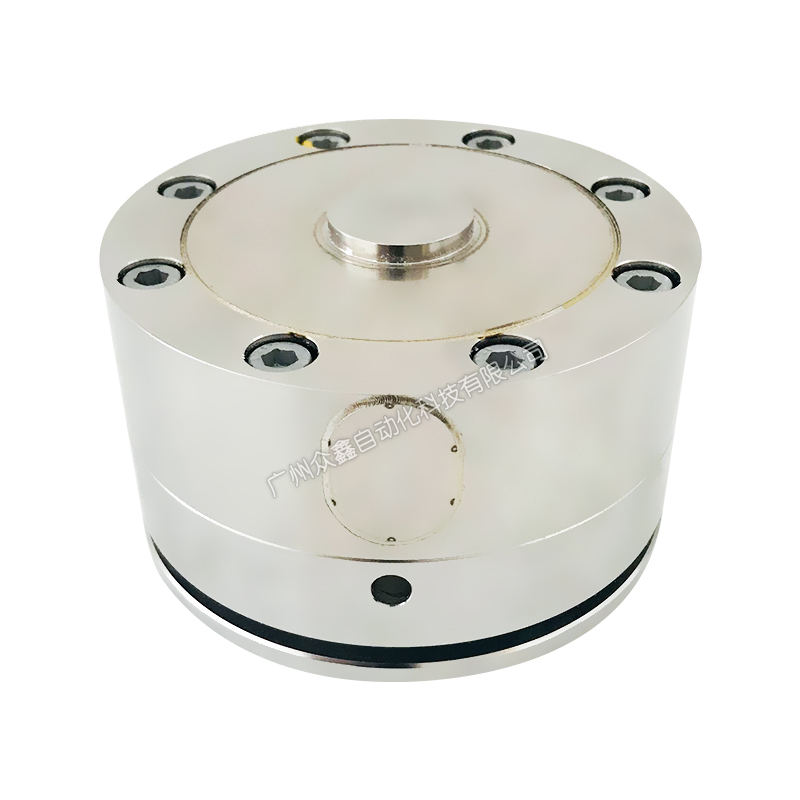

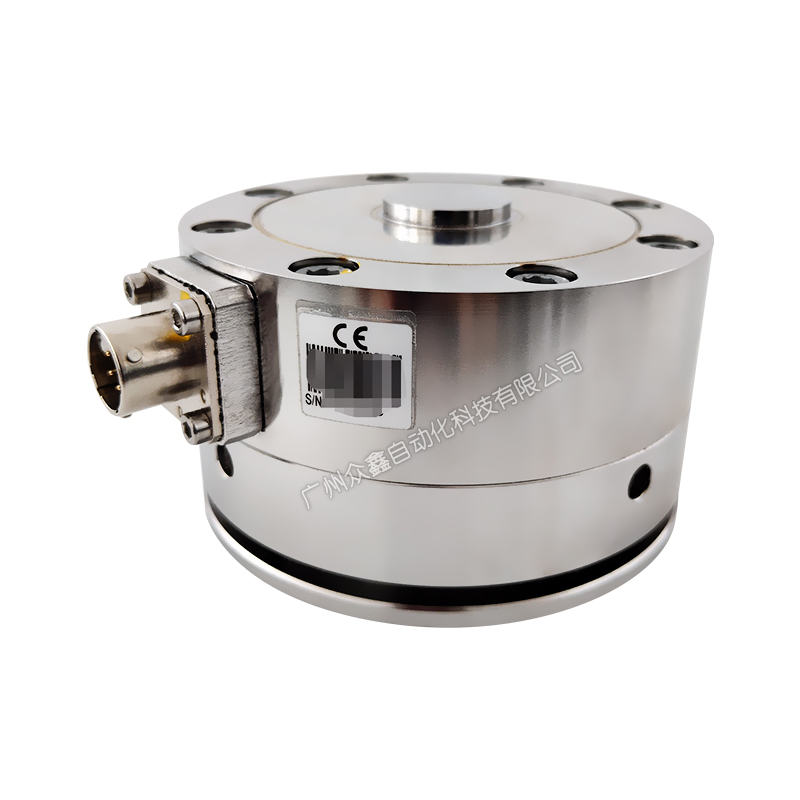

一、K-C10-2K50-SB-N-1-S-W-U-V力传感器产品介绍

产品品牌：德国HBM

产品系列：K-C10

产品量程：2.5KN

产品类型：非标压向力传感器

产品特点：

（1）压向力传感器

（2）应变系统 350 Ohm

（3）额定输出 2...3mV/V (2.5kN...10kN)

（4）额定输出 4...5mV/V (25kN...1MN)

产品介绍：

K-C10 是专为压缩力设计的高端传感器——可根据您的需求进行配置。新功能：带集成放大器的 IO-Link 选项。以下是对各项选项的说明。

1、量程

该传感器的测量范围为 2.5 kN 至 1 MN。

2、测量桥数

C10 力传感器提供单桥 (SB) 或双桥 (DB) 两种版本。双桥传感器具有两个独立的测量电路，因此传感器有两个输出端。这可用于连接两个独立工作的不同放大器。

3、额定输出调整

C10力传感器的额定输出范围为4 mV/V至4.9 mV/V（钢制型号）或2 mV/V至3 mV/V（铝制型号）。根据要求（J），可将传感器调整为 4 mV/V（或铝制型号的 2 mV/V）。在此情况下，输出电阻也会相应调整，以便您使用一个放大器输入端将多个 C10 传感器并联。

注意：如果您订购的是带集成放大器的 C10，传感器将作为测量链进行调整——无需进行无源调整（N）。

4、校准

标准版 C10 随附覆盖 100% 测量范围（1）的校准。如有需要，HBK 可提供覆盖 50% 测量范围（5）的校准。若选择 50% 选项，额定输出值也将减半。

5、传感器识别

您可以订购附带“传感器电子数据表”（TEDS，T）的传感器。在此情况下，您的传感器将配备一个电子存储器，其中预先编程了传感器的技术参数。如果将传感器连接到具备 TEDS 0 线功能的主机（例如 HBK 的 Quantum 系列或 ClipX 模块），主机将自动读取相关数据并完成设置过程。

注意：TEDS 仅适用于未集成放大器模块的传感器。

6、机械设计

C10 标配底座适配器（载荷底座）（W）。根据要求，我们也可提供不带底座适配器（N）的法兰式传感器。这可降低传感器高度。请注意手册中提及的关于 C10 法兰安装基体表面质量的要求。

7、插头保护

订购 C10 时可选配插头保护装置。该装置为安装在连接器周围的实心方形型材，用于防止连接器受到机械损坏（P）。标准配置不包含插头保护装置（U）。

8、电气连接桥 A

标准版本采用卡口式连接器（兼容 PT02E106P6P）（B）。您也可以订购螺纹式插头（兼容 PC02E106P）（G）。此外，还有第三种变体，即力传感器配备固定电缆（K = 6 m 电缆，V = 15 m 电缆）。在此版本中，所有额定力大于或等于 25 kN 的 C10 传感器均达到 IP68 防护等级。带数字输出（VAIO）的传感器通过 4 针 M12 插头（00A4）连接。

9、固定安装电缆的插头版本

如果您订购的是带集成电缆的C10，可以在电缆末端安装一个插头，以便将力传感器直接连接到您的放大器上。

Y = 裸露端头，无插头组件

F = D-sub-HD，15针，用于连接MGC+（例如AP01）或Scout放大器

Q = HD-sub-HD，15 针，用于连接 Quantum 系列中的多种 HBK 信号调理器（MX410、Mx440、MX840、MX430、MX238）

N = MS 插头，用于连接 HBK 信号调理器，例如 MGC+（AP03）、DMP 或 DK38

P = ODU 插头，14 针，防护等级 IP68，用于连接所有适用于全桥电路测量的 Somat XR 系列 HBK 放大器

M = M12 插头，8 针，用于连接 digiBOX 和 DSE 测量放大器

X = 无电缆

10、集成放大器

标准型 C10 力传感器为无源（mV/V）传感器（N）。如果您订购的是配备集成放大器和 IO-Link 接口的 C10（VAIO），则该 C10 将作为已校准的测量链提供。连接到 IO-Link 主站后，设备将以 N 为单位发送正确的测量值。请注意，您需要选择 M12 插头作为电气连接。由于无需 TEDS 和调整输出功能，因此您无法在订购集成放大器时同时选择这些选项。

11、固件版本

如果您订购带集成放大器的 C10，您将获得最新固件版本，除非您选择仍可提供的旧版本。

二、K-C10系列力传感器产品部分型号

K-C10-2K50-DB-J-5-S-N-U-K-K-Y-Y(2.5KN)

K-C10-5K00-DB-J-5-S-N-U-K-K-Y-Y(5KN)

K-C10-10K0-DB-J-5-S-N-U-K-K-Y-Y(10KN)

K-C10-25K0-DB-J-5-S-N-U-K-K-Y-Y(25KN)

K-C10-50K0-DB-J-5-S-N-U-K-K-Y-Y(50KN)

K-C10-100K-DB-J-5-S-N-U-K-K-Y-Y(100KN)

K-C10-250K-DB-J-5-S-N-U-K-K-Y-Y(250KN)

K-C10-500K-DB-J-5-S-N-U-K-K-Y-Y(500KN)

K-C10-1M00-DB-J-5-S-N-U-K-K-Y-Y(1MN)

K-C10-2K50-SB-N-1-S-W-U-V (2.5KN)

K-C10-5K00-SB-N-1-S-W-U-V (5KN)

K-C10-10K0-SB-N-1-S-W-U-V (10KN)

K-C10-25K0-SB-N-1-S-W-U-V (25KN)

K-C10-50K0-SB-N-1-S-W-U-V (50KN)

K-C10-100K-SB-N-1-S-W-U-V (100KN)

K-C10-250K-SB-N-1-S-W-U-V (250KN)

K-C10-500K-SB-N-1-S-W-U-V (500KN)

K-C10-1M00-SB-N-1-S-W-U-V (1MN)

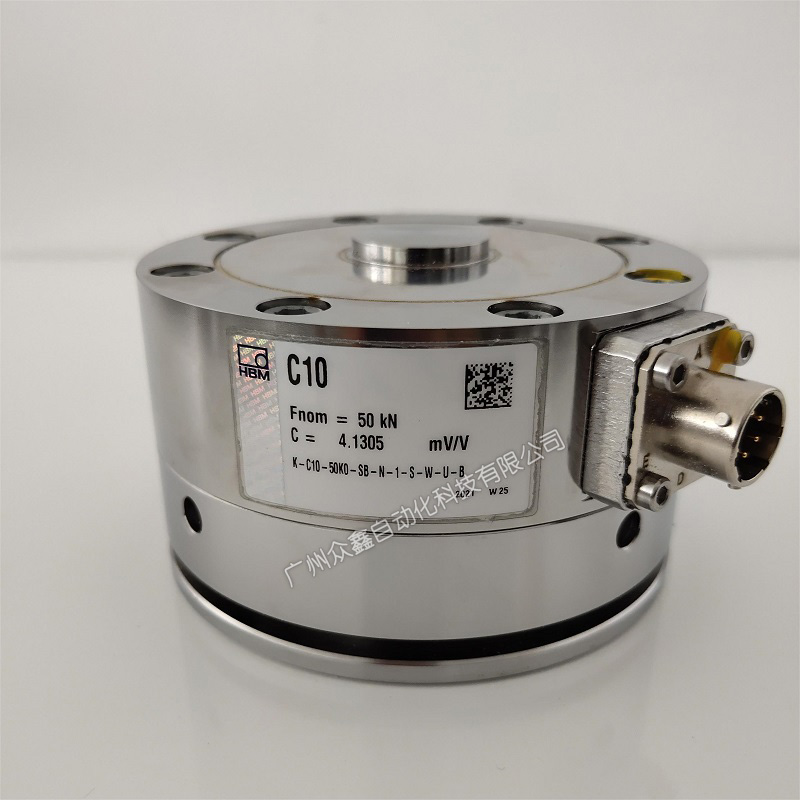

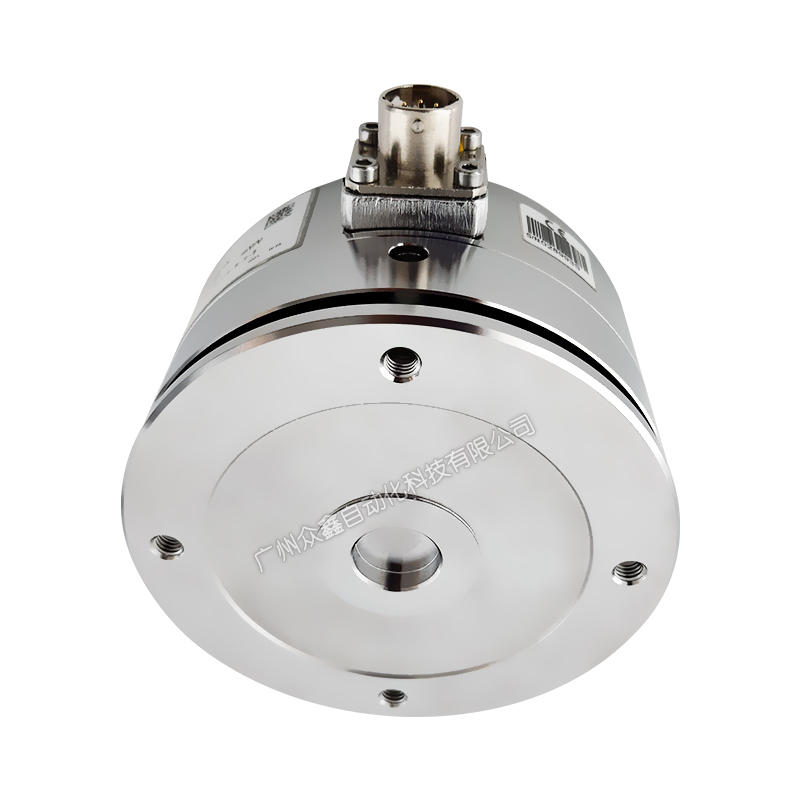

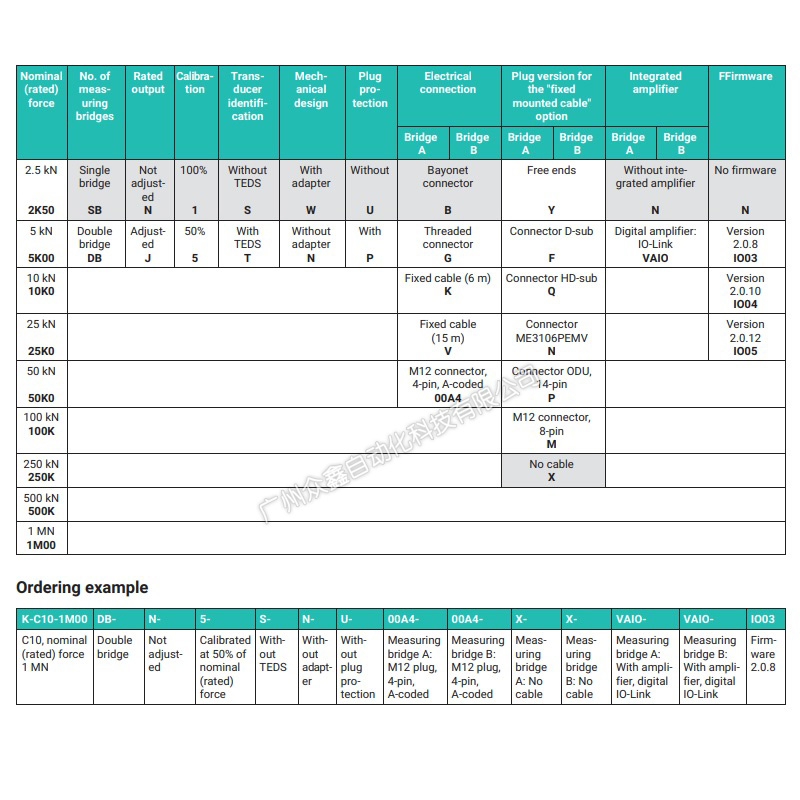

三、K-C10非标系列选型指南

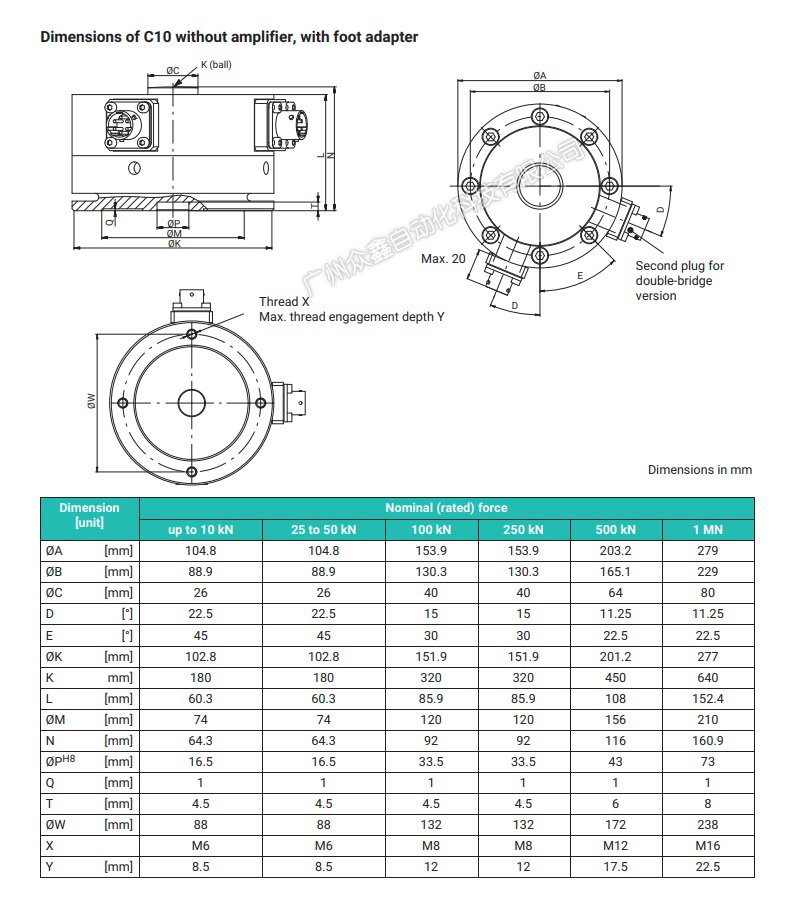

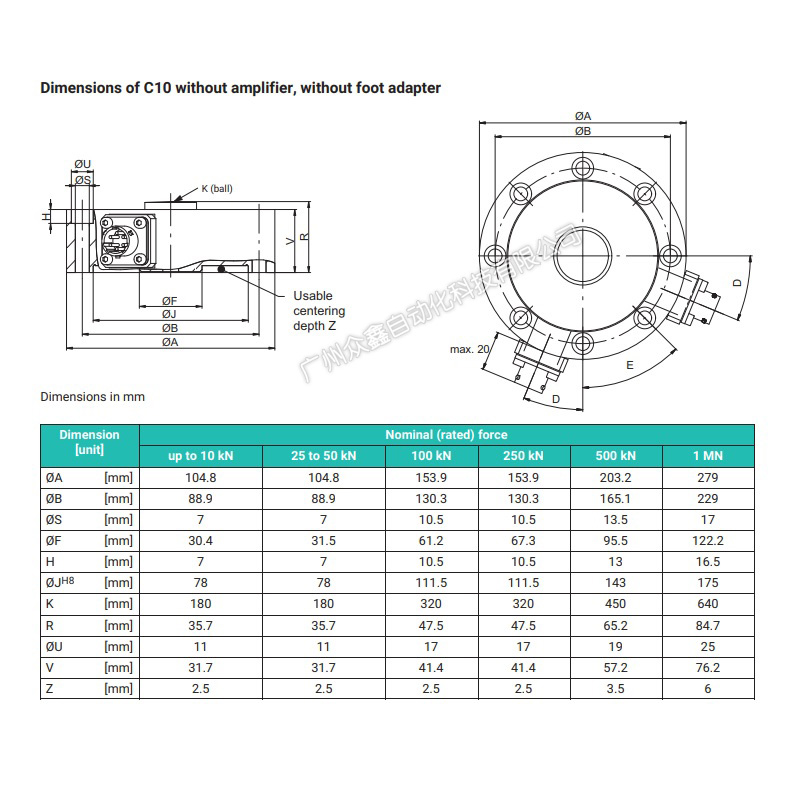

四、K-C10-2K50-SB-N-1-S-W-U-V力传感器产品尺寸

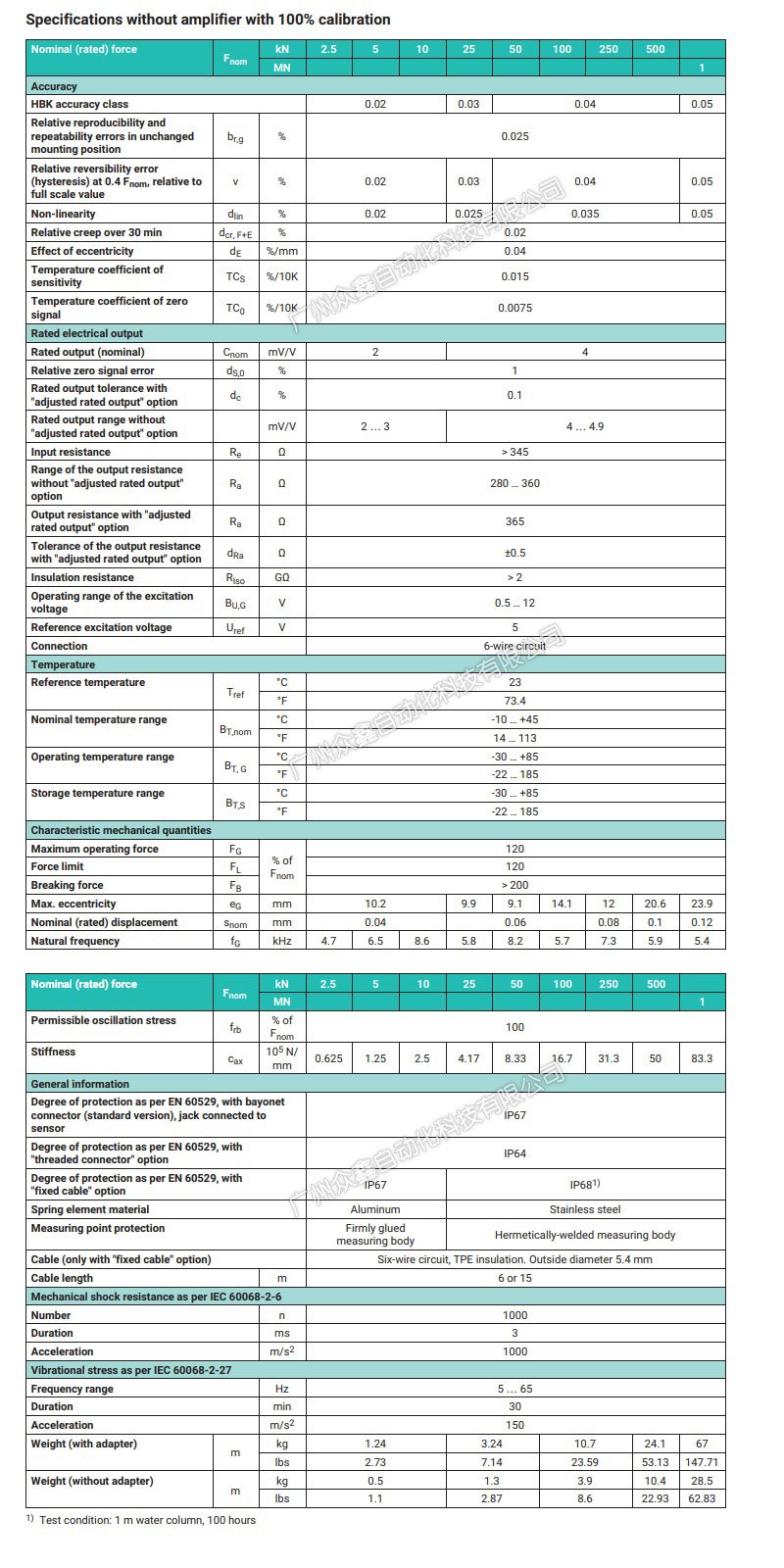

五、K-C10-2K50-SB-N-1-S-W-U-V力传感器产品参数
