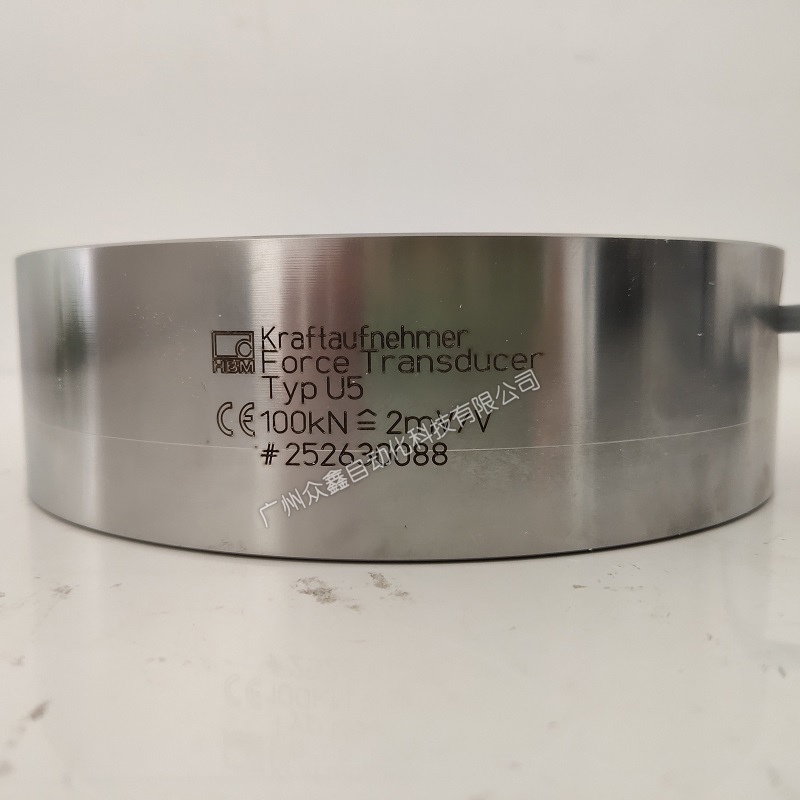

U5/100kN力传感器德国HBM 对横向力的高稳定性

联系我们查看pdf

产品介绍

一、U5/100KN力传感器产品介绍

产品品牌：德国HBM

产品系列：U5

产品量程：100KN

产品类型：力传感器

产品特点：

（1）牵引力和压缩力传感器

（2）额定功率: 100 kN～500 kN

（3）降低高度

（4）对横向力的高稳定性

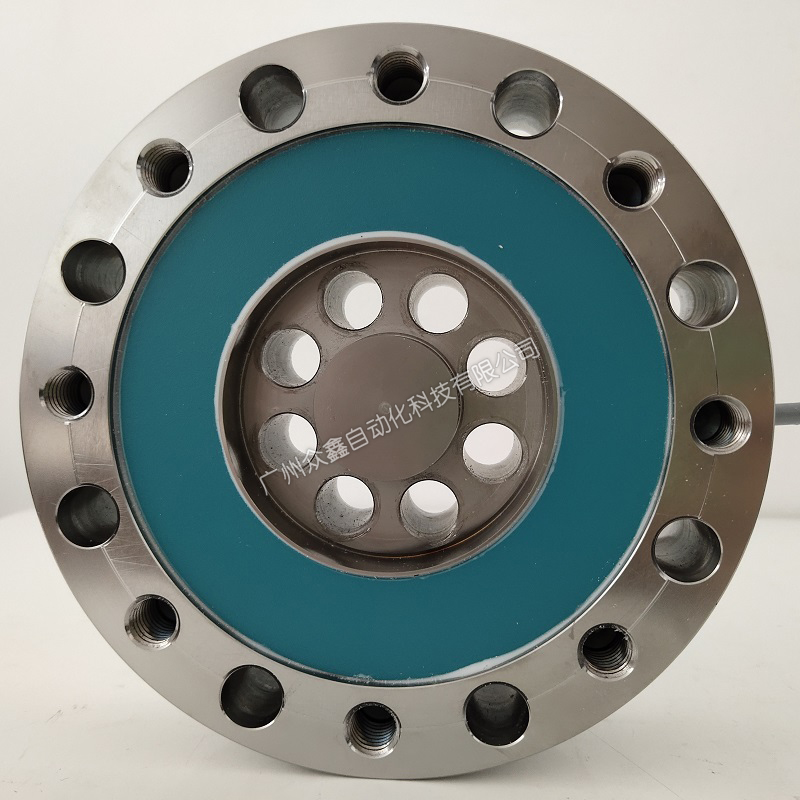

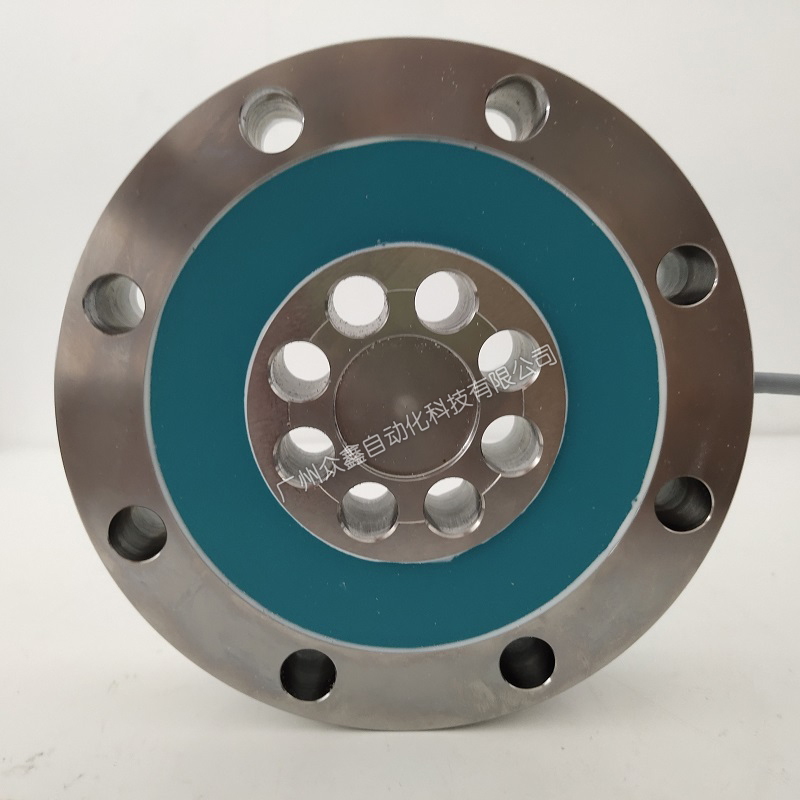

（5）法兰连接,可在两侧对中

（6）多种安装方式

安装注意事项：

（1）测量元件

测量元件是由不锈钢制成的测量弹簧，其上应用了应变仪(S.G .)。重力加速度计的排列方式是，当传感器对力作出反应时，其中四个应变，另外四个压缩。

（2）环境温度

补偿了温度对零点信号和灵敏度的影响。为了获得最佳测量结果，必须保持额定温度范围。温度引起的测量误差由一侧的加热(例如辐射热)或冷却引起。辐射屏障和全面隔热将产生显著的改善，但不应形成强制分流辐射屏蔽

（3）水分

如果极端湿度或热带气候意味着超过分类极限值，则应避免极端湿度或热带气候(根据EN 60529国家标准，防护等级为IP65)。

（4）沉淀物

不得允许灰尘、污垢和其他异物积聚，以免将部分测得的力转移到外壳上，从而伪造测量值(力分流)。

（5）力作用方向

力作用的测量方向应该尽可能朝向传感器。扭矩和弯矩、偏心载荷和横向力可能导致测量误差，如果超过极限值，可能会损坏传感器。

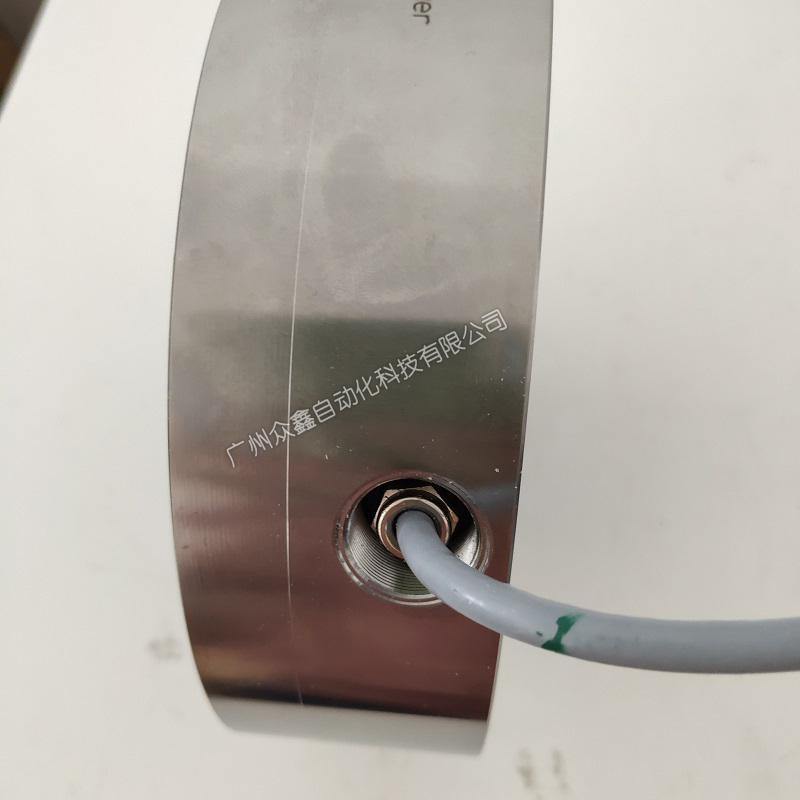

（6）电缆

不要将测量电缆与高压电源线或控制电路平行放置。如果不可能(例如在电缆管道中)，保护测量电缆，例如使用铠装钢管，并与其他电缆保持至少50 cm的距离。高压电源线和控制线应绞合(每米15匝)。避免变压器、电机和接触器的杂散磁场。不要将传感器、放大器和显示设备多次接地。测量链中的所有设备都要连接到同一根接地导线上。连接电缆的屏蔽层连接到传感器外壳。

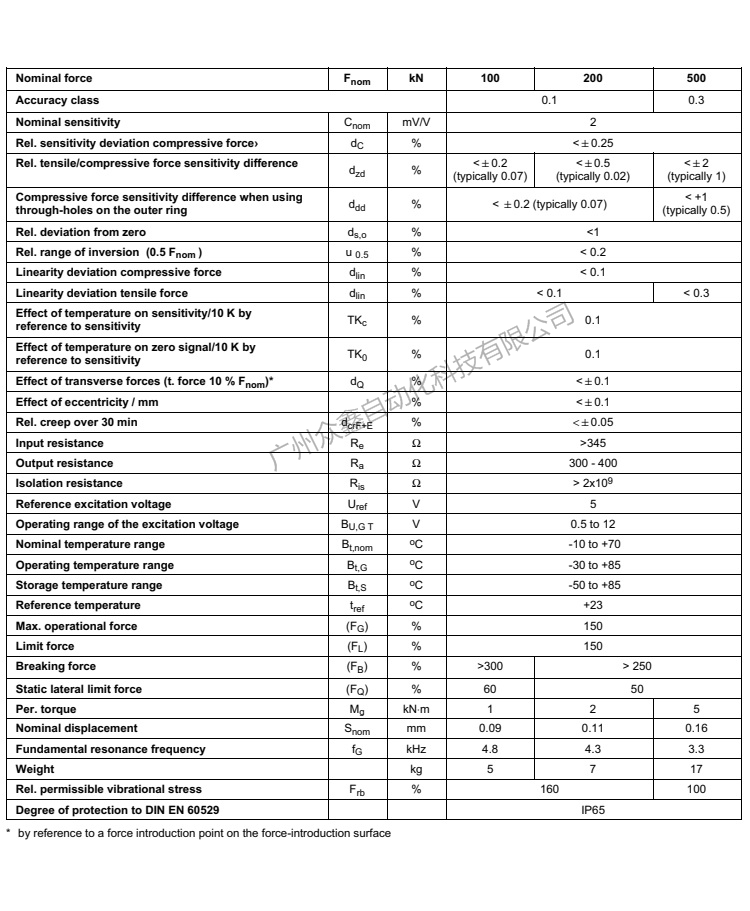

二、U5系列力传感器产品型号

U5/100kN

U5/200kN

U5/500kN

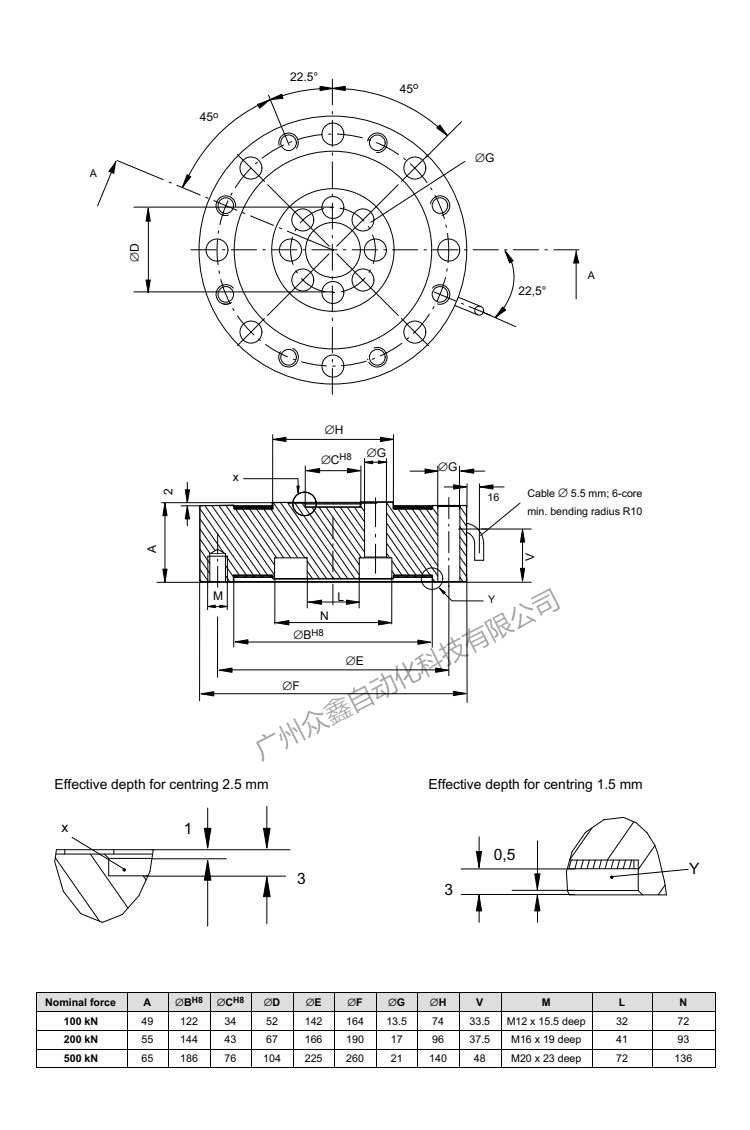

三、U5/100KN力传感器产品尺寸
