称重显示控制仪表概述
称重仪表也叫称重显示控制仪表，是将称重传感器信号（或再通过重量变送器）转换为重量数字显示，称重显示控制仪表并可对重量数据进行储存、统计、打印的电子设备，常用于工农业生产中的自动化配料，称重，以提高生产效率。
称重显示控制仪表各个称重仪表制造厂家设计的仪表，内部使用的集成电路芯片是多种多样的，但基本功能模块都差不多。称重显示控制仪表其内部一般由以下几个模块组成：a/d转换模块、电源模块、CPU模块、键盘显示模块、通讯模块、打印、I/O模块等。
称重显示控制仪表简介：
称重显示控制仪表采用24位A/D转换器，与各类传感器、变送器配合，实现对压力、流量、物位、成份分析以及力和机械量等物理参数的测量、显示、报警监控、数据采集和记录。
二、技术参数：
工作环境 温度：0-50℃ 显示 双5位高亮度红色LED
湿度：20-90％RH
输出激励电压 9V±5%（给传感器供电），电流<50MA
测量精度 ±0.2％F.S±1个字 电源电压 AC195～242V，耗电量〈5w 测控周期
0.2秒；可提高到0.05秒
三、称重显示控制仪表按键简介：
“SET”键：设置键
“>”键：移位键或去皮键（峰值仪表）
“∧”键：上升键
“CLR”键：峰值清零键或去皮键（上下限仪表）
四、称重显示控制仪表外形尺寸：

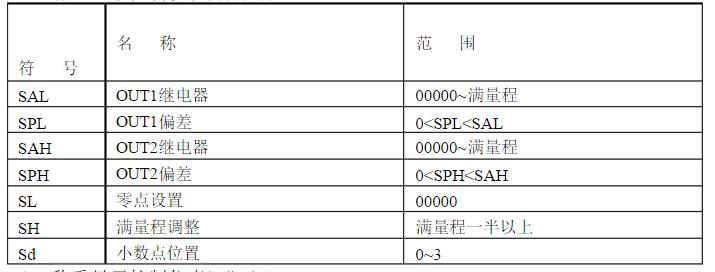

五、称重显示控制仪表内容说明：
六、称重显示控制仪表操作说明：
按“SET”键三秒以上显示“SAL”可进行OUT1继电器设置，再按“SET”键直到PV窗口显示“SPL”，这时可设置OUT1的偏差。 偏差解释 当SPL=0时 如果当前显示值>SAL，则OUT1吸合；如果当前显示值<SAL，则OUT1释放。
当SPL≠0时 如果当前显示值>SAL+SPL，则OUT1吸合；如果当前显示值<SAL—SPL，则OUT1释放。
按“SET”键显示“SAH”, 可进行OUT2继电器设置，再按“SET”键直到PV窗口显示“SPH”，这时可设置OUT2的偏差，设置方法同上。
再按“SET”键显示“CIN”，表示输入密码，密码错误自动退出（出厂时密码为“00000”）。密码正确后，如不更换密码按“SET”键进入下一步，如更换密码，按“CLR”键显示“CON”，输入5位数字可作为新的密码，按“SET”键可进入下一步。
按“SET”键显示“SL”,不加负载，可进行零点设置。
按“SET”键显示“SH”，表示设置满量程，加上负载（至少满量程一半），输入对应的显示值后。
按“SET”键出现“Sd”时，这时表示调节小数点设置，按上升键可改变小数点的设置，如果按“SET”键回到工作状态。（或按“CLR”键进行标定的数据备份，以备应急时用，厂家内部使用）。
在平时工作状态下，按“CLR”键，可清除当前值。
七、称重显示控制仪表注意事项：
如果仪表出现„E1‟时，表示传感器未接或传感器信号太大。
八、称重显示控制仪表紧急处理（厂家内部使用）
如遇密码遗忘，按住“CLR”键上电，密码恢复为00000。
设置错误或有显示但按键不起作用，按“∧”键上电恢复出厂备份。
按“>”键上电（不要松开按键），数码管在0、1之间变换，当显示“0”时松开按键为上下限仪表，“1”为峰值仪表。
同时按“∧”和“CLR”键上电（不要松开按键），数码管在1-05、2-10、3-20之间变换，当松开按键时表示测控周期；最高20次/秒
