称重模块、接线盒和称重仪表的接线说明

一套完整的称重系统是由三或四个等称重模块(主要是称重传感器)、接线盒、称重显示仪表通过导线连接组成的。下面主要介绍灰色线传感器的接线介绍。

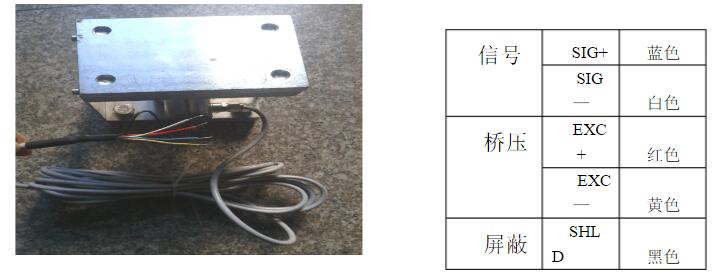

1、 称重模块如图，传感器有五根不同颜色的导线，分别：

2、将称重模块的传感器导线，按照上表颜色所代表的作用，分别与接线盒电路板上CELL的触点相连接。INDICATOR使用六芯导线与称重仪表相连接；

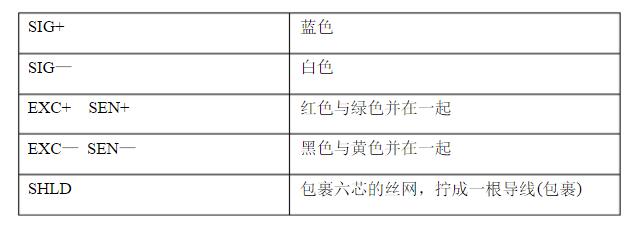

3、接线盒INDICATOR使用六芯导线时，一端按照下表进行连接；


4、六芯导线另一端与称重仪表的连接，按照安全栅一端的颜色，依次对应即可。左端为24V电源（蓝+灰—）接入，中间为安全栅，右边为4—20MA（红+蓝—）电流输出；
