【日本SMC SJ2000系列电磁阀】SJ2000系列电磁阀_日本SMC气动元件


     【广州众鑫自动化科技有限公司】专业供应【日本SMC SJ2000系列电磁阀】SJ2000系列电磁阀_日本SMC气动元件保证货期快捷，100％原装进口，为多种工业领域提高完整的自动化解决方案及全方位测量技术支持，提供完善的售前、售中、售后服务。

SJ系列电磁阀：

系列	流量特性 4/2→3/5（A/B→E） C［dm3/（s・bar）］	流量特性 4/2→3/5（A/B→E） b	流量特性 4/2→3/5（A/B→E） Cv	气缸驱动 尺寸	消耗功率（W）
SJ2000	0.36	0.13	0.08	φ20	0.55（标准） 0.23（带节电回路）
SJ3000	0.56	0.11	0.12	φ25	0.4（标准） 0.15（带节电回路

产品特性：

・无底座构造的扁平盒型。
・阀宽7.5mm（SJ2000）、10mm（SJ3000），节省空间。
・可混装SJ2000、SJ3000。
・采用插头插座式连接，便于阀的增减及更换。
・电磁头集中于一侧
・有4位双3通阀规格。
・集装型号：SS5J2, SS5J3

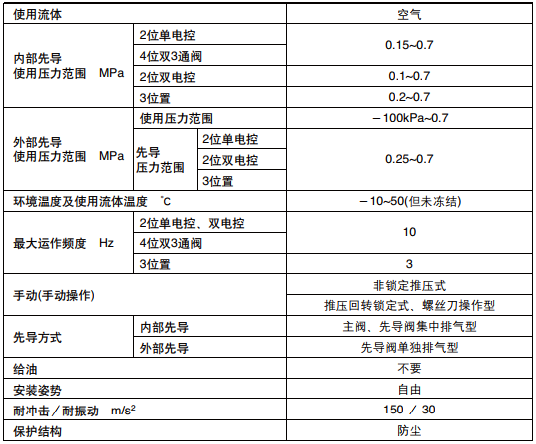

电磁阀规格：

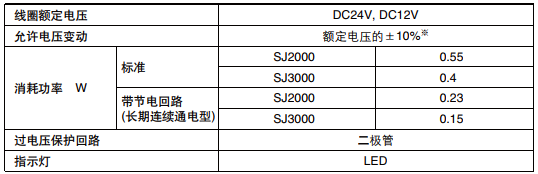

电磁线圈规格：



拓展阅读

电磁阀是由电磁线圈和磁芯组成，是包含一个或几个孔的阀体。当线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断，以达到改变流体方向的目的。电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件组成；阀体部分由滑阀芯、滑阀套、弹簧底座等组成。电磁线圈被直接安装在阀体上，阀体被封闭在密封管中，构成一个简洁、紧凑的组合。我们在生产中常用的电磁阀有二位三通、二位四通、二位五通等。这里先说说二位的含义：对于电磁阀来说就是带电和失电，对于所控制的阀门来说就是开和关。

电磁阀的故障将直接影响到切换阀和调节阀的动作，常见的故障有电磁阀不动作，应从以下几方面排查：
1、电磁阀接线头松动或线头脱落，电磁阀不得电，可紧固线头。
2、电磁阀线圈烧坏，可拆下电磁阀的接线，用万用表测量，如果开路，则电磁阀线圈烧坏。原因有线圈受潮，引起绝缘不好而漏磁，造成线圈内电流过大而烧毁，因此要防止雨水进入电磁阀。此外，弹簧过硬，反作用力过大，线圈匝数太少，吸力不够也可使得线圈烧毁。紧急处理时，可将线圈上的手动按钮由正常工作时的“0”位打到“1”位，使得阀打开。
3、电磁阀卡住：电磁阀的滑阀套与阀芯的配合间隙很小（小于0.008mm），一般都是单件装配，当有机械杂质带入或润滑油太少时，很容易卡住。处理方法可用钢丝从头部小孔捅入，使其弹回。根本的解决方法是要将电磁阀拆下，取出阀芯及阀芯套，用CCI4清洗，使得阀芯在阀套内动作灵活。拆卸时应注意各部件的装配顺序及外部接线位置，以便重新装配及接线正确，还要检查油雾器喷油孔是否堵塞，润滑油是否足够。
4、漏气：漏气会造成空气压力不足，使得强制阀的启闭困难，原因是密封垫片损坏或滑阀磨损而造成几个空腔窜气。在处理切换系统的电磁阀故障时，应选择适当的时机，等该电磁阀处于失电时进行处理，若在一个切换间隙内处理不完，可将切换系统暂停，从容处理。

工作原理：
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。
